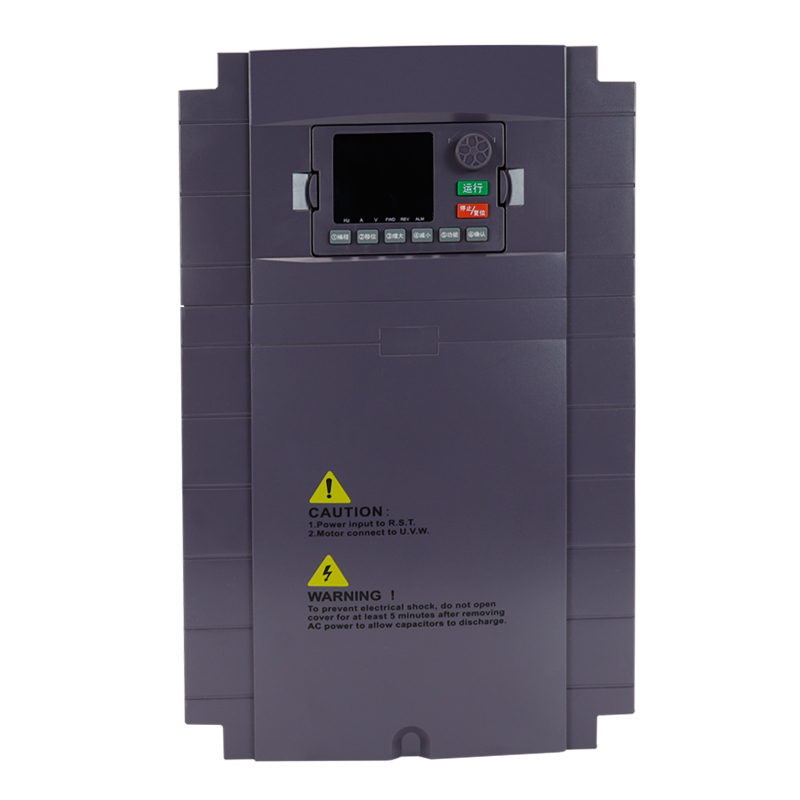

Un convertisseur de fréquence modifie la fréquence à laquelle les cycles d'alimentation électrique. Cela aide à contrôler à quelle vitesse les moteurs tournent. Il permet aux gens de contrôler très exactement la vitesse du moteur. Cela fait mieux fonctionner les machines et utiliser moins d'énergie. Les convertisseurs de fréquence sont très importants dans les usines aujourd'hui. De nombreuses usines les utilisent pour économiser de l'énergie et de l'argent. En 2023, le marché mondial des convertisseurs de fréquence était d'environ 24,18 milliards USD. Ce grand nombre montre que l'économie d'énergie est importante pour de nombreuses entreprises. En modifiant la vitesse, les convertisseurs de fréquence aident à suivre les lois sur l'énergie et à protéger l'environnement.
Un principe de travail du convertisseur de fréquence montre comment l'appareil change de puissance électrique. Il aide à contrôler à quelle vitesse un moteur tourne. Le processus utilise plusieurs pièces principales. Ces pièces fonctionnent ensemble pour fabriquer une alimentation CA de fréquence réglable pour les machines.
Le principe de travail du convertisseur de fréquence a besoin de trois pièces principales:
Rectifier : transforme la puissance AC en puissance DC.
Circuit intermédiaire : tient et lisse la puissance DC.
Onduleur : change DC à la puissance AC de fréquence réglable.
Circuit de contrôle : regarde et gère l'ensemble du processus.
Le tableau ci-dessous explique ce que fait chaque partie et pourquoi il est important:
Composant | Fonction |
|---|---|
Redresseur | Change AC en DC |
Circuit intermédiaire | Magasins et lisses DC |
Onduleur | Fait de DC en puissance de courant alternatif de fréquence réglable |
Circuit de commande | Vérifie, ajuste et protège le système |
Le principe de travail du convertisseur de fréquence utilise un processus étape par étape:
Le redresseur prend AC de la grille et le fait DC.
Les circuits intermédiaires stocke et lisse le DC.
L'onduleur utilise des commutateurs pour transformer DC en AC avec une nouvelle fréquence.
Le circuit de commande définit la fréquence et la tension de sortie.
Ce processus permet au convertisseur de faire la bonne fréquence et tension. Les convertisseurs modernes utilisent des processeurs de signaux numériques pour améliorer les signaux et le bruit inférieur. Le graphique ci-dessous montre comment la meilleure conversion analogique-numérique aide la résolution de tension et la plage dynamique:
Le circuit de contrôle est comme le cerveau du principe de travail du convertisseur de fréquence. Il utilise des capteurs et des programmes intelligents pour regarder le système et apporter des modifications rapides. Il peut trouver des problèmes comme trop de courant ou de chaleur et éteindre le convertisseur pour le garder en sécurité. Le circuit de contrôle aide également le convertisseur à suivre les règles de grille et maintient bien les moteurs, même si l'alimentation change. Ce contrôle minutieux garantit que le convertisseur donne une puissance AC à fréquence réglable sûre, stable et efficace.
Les convertisseurs de fréquence font beaucoup de choses utiles dans les usines d'aujourd'hui. Ces appareils aident les machines à mieux fonctionner et durer plus longtemps. Les principaux avantages sont un contrôle de vitesse précis, une efficacité énergétique, une économie d'énergie et une adaptabilité. Chaque fonction aide l'équipement à mieux fonctionner.
Les convertisseurs de fréquence permettent aux gens de contrôler la rapidité avec laquelle les moteurs partent. En modifiant la fréquence, ils définissent la bonne vitesse pour chaque travail. Cela aide à contrôler la vitesse du moteur dans de nombreuses machines. Les travailleurs peuvent choisir la meilleure vitesse pour la tâche. Cela empêche les déchets et empêche les machines d'aller trop vite ou trop lentement. Les machines peuvent également gérer différentes charges sans s'arrêter. Cela fait que les lignes de production fonctionnent mieux et plus de manière fiable.
CONSEIL: Le contrôle précis de la vitesse réduit l'usure sur les engrenages et les ceintures. Cela signifie moins de fixation et de durée de vie de l'équipement plus longue.
La économie d'énergie est l'un des plus grands avantages des convertisseurs de fréquence. Lorsque les machines fonctionnent à la bonne vitesse, elles utilisent moins d'énergie. Cela permet d'économiser de l'énergie et réduit les factures d'électricité. Les convertisseurs de fréquence modifient la vitesse pour s'adapter à ce qui est nécessaire. Par exemple, une pompe n'a pas toujours besoin d'aller à toute vitesse. Le ralentir utilise moins d'énergie. Cela aide à l'efficacité énergétique et aide les entreprises à atteindre des objectifs verts.
Fonction | Avantage |
|---|---|
Économie d'énergie | Baisser la consommation d'électricité et les coûts |
Efficacité énergétique | Moins de déchets, plus de production |
Les convertisseurs de fréquence permettent aux moteurs démarrer et s'arrêter doucement. Ce démarrage / arrêt doux protège les machines des shakes soudains. Si un moteur commence trop vite, il peut être endommagé. Un démarrage doux aide à arrêter ce problème. La même chose se produit lors de l'arrêt d'une machine. Les arrêts doux gardent les pièces en sécurité et aident à éviter les accidents. Cela garde l'équipement en sécurité et l'aide à durer plus longtemps.
Les machines obtiennent souvent des charges différentes pendant le travail. Les convertisseurs de fréquence les aident à s'adapter à ces changements. Ils sentent lorsque les charges montent ou descendent et changent la vitesse. Cela maintient les choses stables et arrête les surcharges. Cela signifie également que les machines utilisent uniquement l'énergie dont ils ont besoin. Cela contribue à l'économie d'énergie et à l'efficacité énergétique. Les travailleurs peuvent faire confiance à leurs machines pour gérer facilement différents travaux.
Remarque: l'adaptabilité de chargement aide à contrôler le processus et arrête des temps d'arrêt coûteux.
Un onduleur de fréquence aide de nombreuses industries à mieux travailler. Les travailleurs l'utilisent dans les pompes, les ventilateurs, les convoyeurs et les grues. Dans la construction, il contrôle les grues et les palans. Cela les rend plus sûrs et plus exacts. Les systèmes HVAC dans les grands bâtiments utilisent un onduleur de fréquence. Il modifie les vitesses des ventilateurs et de la pompe pour économiser de l'énergie et rendre les gens à l'aise. Les compagnies de pétrole et de gaz l'utilisent pour les pompes et les compresseurs. Cela maintient le flux stable et permet d'économiser la puissance. L'industrie maritime utilise un onduleur de fréquence pour les moteurs des navires. Cela réduit l'utilisation du carburant et réduit la pollution. Les chemins de fer l'utilisent pour le freinage régénératif. Cela transforme l'énergie de freinage en électricité.
Industrie / segment | Statistique / métrique | Valeur / projection |
|---|---|---|
Aérospatial et défense | Part de marché en 2023 | 27,5% |
Industrie des processus | CAGR projeté (2024-2032) | Croissance la plus rapide |
Région Asie-Pacifique | Part de marché en 2023 | 34,3% |
Région d'Amérique du Nord | CAGR projeté (2024-2032) | Croissance la plus rapide |
Convertisseur de fréquence triphasé | Part de marché en 2023 | 62,3% |
Convertisseur de fréquence statique | Part des revenus en 2023 | 64,8% |
Un onduleur de fréquence fonctionne avec les systèmes d'automatisation. Il est lié aux capteurs et aux contrôleurs. Cela permet aux gens de regarder et de contrôler les machines de loin. Il aide les usines à garder les machines à bien fonctionner et à trouver des problèmes tôt. Dans un test avec LabView et un numériseur rapide, les ingénieurs ont vu quelque chose de bien. Un onduleur de fréquence avec dépannage intelligent a maintenu 83,4% de sa sortie pendant les défauts. C'est bien mieux que les anciennes manières. Le système a également gardé la qualité de l'énergie élevée. Il a équilibré les tensions et a coupé les signaux indésirables. Ces choses rendent un lecteur de fréquence variable important dans les usines modernes.
Les ingénieurs regardent différents modèles d'onduleur de fréquence pour voir comment ils traitent les problèmes.
Ils vérifient la puissance de sortie, la tension et la fréquence pour voir comment fonctionne l'onduleur.
Les tests montrent que les onduleurs intelligents peuvent changer rapidement. Cela protège les machines et fonctionne bien.
Certains emplois ont besoin d'un contrôle moteur très exact. Un onduleur de fréquence avec contrôle vectoriel peut diviser le courant. Une partie est pour la magnétisation et une est pour le couple. Cela le permet très bien de contrôler la vitesse et le couple. Le contrôle des vecteurs en boucle fermée peut donner jusqu'à 200% de couple même si le moteur ne se déplace pas. Cela compte pour les robots, les outils de laboratoire et les équipements médicaux. Le contrôle direct du couple et les méthodes avancées aident l'onduleur à réagir rapidement et à maintenir les moteurs stables. Les onduleurs de fréquence variable utilisent la rétroaction du capteur pour s'adapter immédiatement. Cela les rend excellents pour le travail de haute précision.
Remarque: le contrôle de haute précision aide à améliorer les produits et assure la sécurité des équipements sensibles.
L'achat d'un convertisseur de fréquence coûte plus cher au début. Les entreprises doivent réfléchir au prix et à combien cela coûte la mise en place. Mais regarder les coûts et les économies au fil du temps peut montrer de grands avantages. Voici un moyen facile de vérifier si cela en vaut la peine:
Notez tous les coûts et tous les économies, comme l'achat, la mise en place, l'économie d'énergie et la fixation.
Devinez quand chaque coût ou économie se produira.
Utilisez un taux d'actualisation pour déterminer ce que valent les économies futures aujourd'hui.
Additionnez ces valeurs pour obtenir la valeur actuelle nette (NPV).
Comparez la NPV avec d'autres choix. Si la VAN est positive, c'est un bon investissement.
De nombreuses entreprises voient que les convertisseurs de fréquence économisent de l'argent à long terme. Ces appareils aident les moteurs à utiliser uniquement la vitesse dont ils ont besoin, ils utilisent donc moins d'énergie. Ils aident également les machines à durer plus longtemps, afin que les entreprises ne dépensent pas autant de réparer ou de les remplacer.
CONSEIL: Les convertisseurs de fréquence paient souvent eux-mêmes en abaissant les factures d'énergie et en réduisant les temps d'arrêt.
Les convertisseurs de fréquence peuvent faire du bruit électrique. Ce bruit se produit parce que l'appareil s'allume et s'éteint très rapidement. Il peut provoquer des pointes de tension, des harmoniques et d'autres problèmes. L'électronique sensible, comme les ordinateurs, peut ne pas fonctionner correctement s'il y a trop de bruit. Les principaux types de bruit sont:
Pointes de la commutation
Distorsions harmoniques dans la ligne électrique
Encoche des dispositifs de semi-conducteurs de puissance
Pour arrêter le bruit, les entreprises utilisent des boucliers, des filtres et un câblage minutieux. Garder des machines bruyantes à l'écart des sensibilités qui aident également. Une bonne planification et une bonne conception peuvent arrêter la plupart des problèmes de bruit.
Tous les travaux n'ont pas besoin d'un convertisseur de fréquence. Ces appareils fonctionnent mieux lorsque les moteurs doivent changer de vitesse ou gérer différentes charges. Par exemple, les pompes à eau, les ventilateurs et les ceintures de convoyeur utilisent des convertisseurs de fréquence pour correspondre à la vitesse à ce qui est nécessaire. Cela permet d'économiser de l'énergie et aide les moteurs à durer plus longtemps. Il existe différents types pour différents travaux, comme les lecteurs AC-DC-AC pour les usines ou les micro disques pour de petites machines.
Lors de la sélection d'un convertisseur de fréquence, les entreprises doivent:
Vérifiez le type de charge et la quantité de contrôle nécessaire
Assurez-vous que le convertisseur correspond au système
Regardez la réputation et le soutien du vendeur
Pensez aux fonctionnalités spéciales pour les besoins uniques
Des industries comme la fabrication, le CVC, le traitement de l'eau et les énergies renouvelables tirent le meilleur parti de ces appareils. Une vérification attentive s'assure que la bonne est choisie pour chaque emploi.
Remarque: Les bonnes choses sur les convertisseurs de fréquence sont généralement plus que les mauvaises, mais chaque cas doit être vérifié avant de choisir.
Un convertisseur de fréquence aide à contrôler la vitesse à laquelle un moteur va. Il modifie l'énergie électrique pour faire ce travail. Cela fait que les machines fonctionnent mieux et durent plus longtemps. De nombreuses industries utilisent cette technologie, comme la fabrication et l'aérospatiale. Les modèles statiques sont très efficaces et n'ont pas besoin de beaucoup de fixation. En 2023, le marché valait 3,24 milliards USD. Cela montre que plus de gens veulent économiser de l'énergie et avoir des machines fiables. Les entreprises choisissent un onduleur de fréquence pour une vitesse exacte, une bonne consommation d'énergie et une durée de vie de la machine plus longue.
Un convertisseur de fréquence modifie la fréquence à laquelle les cycles d'électricité. Cela permet aux gens de changer à quelle vitesse un moteur tourne. Il aide les machines à mieux fonctionner et économise de l'énergie.
La plupart des convertisseurs de fréquence fonctionnent mieux avec les moteurs AC. Certains moteurs ont besoin de paramètres spéciaux ou de pièces supplémentaires. Vérifiez toujours le type de moteur que vous avez en premier.
Les usines utilisent des convertisseurs de fréquence pour économiser la puissance et la vitesse de contrôle. Ces appareils aident les machines à durer des factures d'alimentation plus longues et inférieures.
Les convertisseurs de fréquence peuvent faire du bruit électrique. Ce bruit peut déranger d'autres appareils. Le bon câblage, les filtres et les boucliers aident à arrêter ce problème.
Un convertisseur de fréquence aide l'environnement en économisant la puissance. Les machines utilisent uniquement l'énergie dont ils ont besoin. Cela réduit la pollution et aide les objectifs verts.
