Les transformateurs jouent un rôle vital dans les systèmes électriques modernes, changeant efficacement les niveaux de tension. Mais beaucoup se demandent: les transformateurs sont-ils utilisés avec AC ou DC?
Dans cet article, nous discuterons des différences essentielles entre les transformateurs AC et DC, explorant comment les transformateurs fonctionnent avec AC et pourquoi DC nécessite une manipulation spéciale. Vous découvrirez également les applications pratiques des transformateurs dans les deux systèmes.
Un transformateur est un dispositif électrique vital qui transfère l'énergie électrique entre deux circuits ou plus en modifiant la tension. Il fonctionne sur le principe de l'induction électromagnétique, ce qui lui permet de se retirer ou de décoller les niveaux de tension dans un système de courant alternatif (AC). Les transformateurs sont essentiels pour transmettre efficacement la puissance électrique sur de longues distances, garantissant que les niveaux de tension sont appropriés à la fois pour la transmission et l'utilisation de puissance.
Les principales composantes d'un transformateur comprennent:
Bobine primaire : c'est là que la puissance électrique est initialement fournie au transformateur. Il reçoit le courant alternatif (AC) et génère un champ magnétique.
Bobine secondaire : cette bobine est responsable de la livraison de la tension transformée. Le nombre de virages dans la bobine secondaire détermine si la tension est intensifiée ou baisse.
Core : Un noyau magnétique, généralement en fer ou en acier, est placé entre les bobines primaires et secondaires. Il améliore l'efficacité du processus d'induction électromagnétique en dirigeant le flux magnétique entre les deux bobines.
Les transformateurs sont couramment utilisés dans les systèmes de transmission de puissance, où la tension est intensifiée pour les déplacements à longue distance, puis est descendu à un niveau plus sûr pour une utilisation dans les maisons et les entreprises.

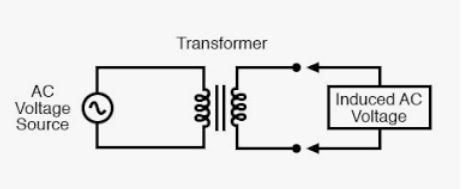

Les transformateurs s'appuient sur la propriété de l'induction électromagnétique au travail, qui est le processus par lequel un champ magnétique changeant induit un courant électrique dans une bobine voisine. Cela ne se produit que lorsque le courant dans la bobine primaire alterne, créant un champ magnétique fluctuant. Étant donné que le courant alternatif (AC) change en permanence de direction, il crée un champ magnétique dynamique qui peut transférer de l'énergie à la bobine secondaire par l'induction.
Le courant direct (DC), en revanche, crée un champ magnétique constant. Un champ constant ne peut pas induire un courant fluctuant dans la bobine secondaire, ce qui rend le transformateur inefficace avec DC. Ainsi, le champ magnétique changeant en AC est essentiel pour que le transformateur fonctionne.

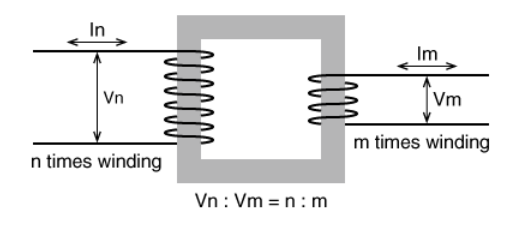

Un transformateur fonctionne en modifiant la tension d'AC en fonction du rapport de virage entre les bobines primaires et secondaires. Le rapport de virage est la relation entre le nombre de virages de fil dans la bobine primaire et le nombre de virages dans la bobine secondaire. Ce rapport détermine le changement de tension:
Transformateur Step-Up : augmente la tension en ayant plus de virages dans la bobine secondaire que la bobine primaire. Par exemple, si la bobine primaire a 100 tours et que la bobine secondaire a 500 tours, la tension augmentera d'un facteur 5.
Transformateur interne : diminue la tension en ayant moins de virages dans la bobine secondaire. Si la bobine primaire a 500 tours et que la bobine secondaire a 100 tours, la tension diminuera d'un facteur 5.
L'efficacité du transformateur dépend du rapport des virages, garantissant que l'énergie est transmise au niveau de tension souhaité. Le matériau central aide à concentrer le flux magnétique et à améliorer l'efficacité du transformateur.
Les transformateurs ne fonctionnent pas directement avec DC car DC ne crée pas de champ magnétique changeant. Pour qu'un transformateur fonctionne, le champ magnétique doit changer en continu, ce qui est une caractéristique de AC. Lorsqu'une alimentation CC est connectée à la bobine primaire, elle génère un champ magnétique constant, qui n'induit aucun courant dans la bobine secondaire une fois que le champ se stabilise. Par conséquent, il n'y a pas de transformation de tension et le transformateur ne fonctionnerait pas correctement.
Ce manque de champ magnétique changeant est la raison pour laquelle les transformateurs ne conviennent pas à une utilisation directement avec DC. Pour que DC soit transformé par un transformateur, des composants supplémentaires sont nécessaires pour créer un courant alternatif à partir du courant direct.
Bien que les transformateurs ne puissent pas fonctionner directement avec DC, ils peuvent être utilisés dans les systèmes où DC est d'abord converti en AC. Cette conversion est généralement effectuée à l'aide d'un onduleur, qui prend l'entrée CC et le transforme en AC avant de le passer par le transformateur.
Une fois le courant alternant, le transformateur peut le retirer ou le retirer en fonction du rapport Turns. Après transformation de tension, le CA peut alors être rectifié en DC si nécessaire à l'aide d'un redresseur. Ce processus est courant dans les systèmes d'énergie solaire, où DC généré par les panneaux solaires est d'abord converti en AC pour la transmission, puis converti en CC pour une utilisation dans les maisons.
AC : Les transformateurs sont spécialement conçus pour les systèmes CA car AC fournit le champ magnétique fluctuant nécessaire à l'induction électromagnétique. La puissance est efficacement transférée entre les bobines primaires et secondaires à travers ce champ dynamique. Les transformateurs AC sont très efficaces et sont largement utilisés dans la transmission et la distribution de puissance.
DC : Les transformateurs ne peuvent pas être directement utilisés avec DC car DC ne produit pas de champ magnétique changeant. Dans les circuits DC, les transformateurs sont inefficaces à moins que le DC soit d'abord converti en AC. Cela nécessite des composants supplémentaires comme les onduleurs pour créer les champs magnétiques fluctuants requis par le transformateur.
Le caractère pratique et l'efficacité des transformateurs sont beaucoup plus élevés dans les systèmes AC que dans les systèmes DC. Les transformateurs sont une partie cruciale des réseaux électriques, où AC est la forme dominante de transmission de puissance. Dans les systèmes DC, des mesures supplémentaires doivent être prises pour rendre DC adapté à la transformation.
Les transformateurs ont une large gamme d'applications dans les systèmes AC, en particulier dans la transmission et la distribution de puissance. Ceux-ci incluent:
Grides électriques : les transformateurs sont utilisés pour augmenter la tension aux centrales électriques, permettant une transmission efficace de l'électricité sur de longues distances. La haute tension réduit la perte d'énergie pendant la transmission.
Utilisation des ménages : les transformateurs interaus réduisent la haute tension du réseau électrique à un niveau sûr et utilisable pour les maisons et les entreprises.
Adaptateurs d'alimentation : De nombreux appareils électroniques, tels que les ordinateurs portables et les chargeurs téléphoniques, utilisent des transformateurs pour convertir AC des prises murales en DC de tension inférieure pour l'appareil.
Les transformateurs ont également des applications dans des industries qui nécessitent des équipements à haute tension, tels que les usines de fabrication, où de grandes quantités d'énergie sont nécessaires pour les machines.
Bien que les transformateurs ne puissent pas fonctionner directement avec DC, ils peuvent être utilisés dans des systèmes spécialisés où DC est d'abord converti en AC. Dans ces systèmes, le transformateur joue son rôle de réglage des niveaux de tension. Une fois la tension transformée, elle peut être transformée en DC à l'aide d'un redresseur pour des applications telles que l'alimentation des dispositifs électroniques ou des batteries de charge.
Par exemple, dans les systèmes d'énergie solaire, DC produit par des panneaux solaires est converti en AC, transformé à l'aide d'un transformateur, puis converti en DC si nécessaire. De même, les moteurs à courant continu nécessitent souvent une conversion AC à DC avant de pouvoir être utilisés dans des systèmes qui impliquent des transformateurs.
La possibilité d'utiliser des transformateurs avec DC, à travers des onduleurs et des redresseurs, élargit leur utilité, mais le processus est plus complexe que lorsque vous travaillez directement avec AC.
Les transformateurs fonctionnent avec AC en raison des champs magnétiques fluctuants, mais DC nécessite des onduleurs et des redresseurs. Comprendre le fonctionnement des transformateurs avec différents courants est essentiel pour diverses applications, notamment la transmission de puissance et les appareils électroniques. La reconnaissance de ces différences garantit une meilleure utilisation des transformateurs dans les contextes quotidiens et industriels.
R: Les transformateurs s'appuient sur un champ magnétique changeant en fonction, qui est créé par le courant alternatif (AC). Le courant direct (DC) crée un champ magnétique constant, empêchant la transformation de tension dans le transformateur.
R: Transformers ne peut pas fonctionner directement avec DC. Cependant, DC peut être converti en AC en utilisant un onduleur avant de passer par le transformateur, où il peut ensuite être intensifié ou en bas.
A: La tension CC est modifiée en convertissant d'abord DC en AC en utilisant un onduleur. Une fois le courant alternant, il passe par le transformateur pour la transformation de tension, puis peut être rectifié à DC si nécessaire.
R: Les transformateurs sont conçus pour les systèmes AC, où le champ magnétique fluctuant permet le transfert d'énergie. DC nécessite des composants supplémentaires comme les onduleurs pour créer un courant alternatif, ce qui rend les transformateurs inefficaces sans cette conversion.
R: Les transformateurs peuvent être utilisés dans les systèmes où DC est d'abord converti en AC. Dans ces systèmes, les transformateurs ajustent les niveaux de tension avant de le convertir en DC, comme dans les systèmes d'énergie solaire et certains dispositifs électroniques.
