S13-M100-200-315KVA
SNTOOM

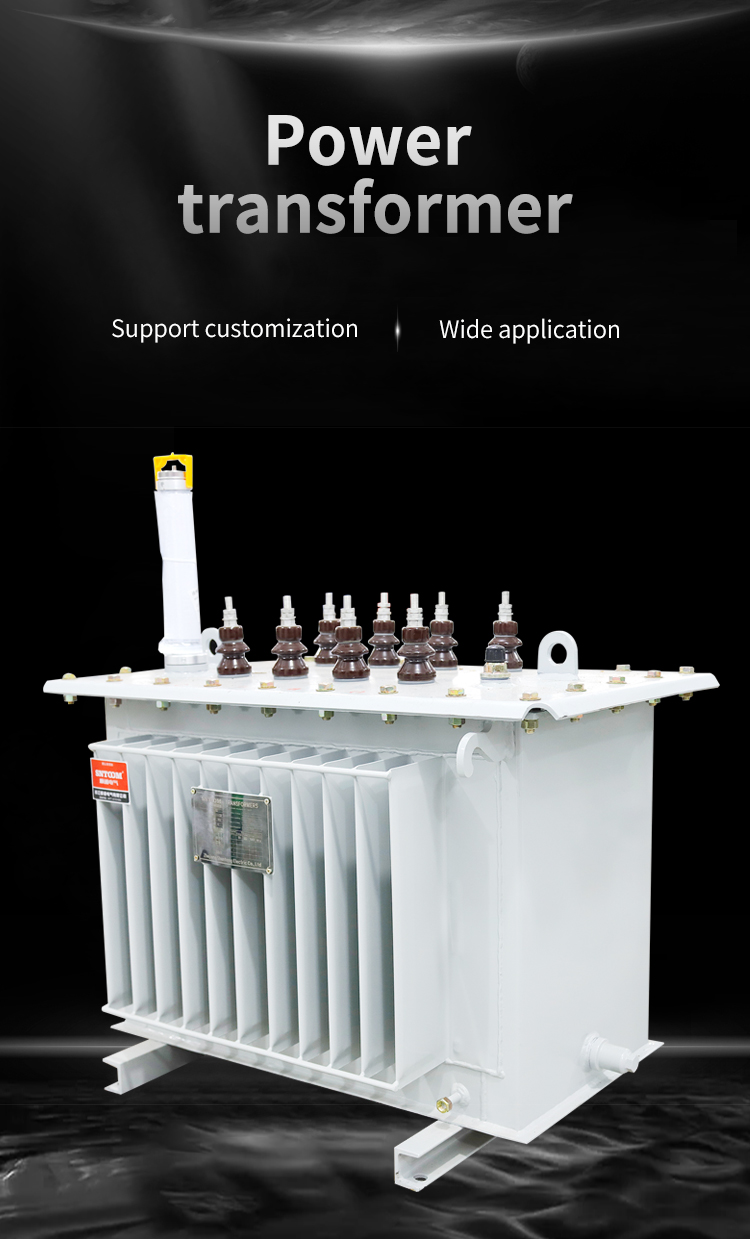

Le transformateur à huile entièrement scellé de type S13-M.RL-80-1600 / 10 est adapté à AC 50Hz, tension de travail nominale 10kV et en dessous dans le système électrique, en tant que pétrole, métallurgie, industrie chimique, industrie de la lumière des ongles et autres entreprises et lieux poussiéreux du transformateur de distribution.
Conditions de travail
Altitude: pas plus de 1000 m; ◆ Température ambiante: -40 ℃ ~ + 40 ℃.
Caractéristiques structurelles
Noyau de fer
Les performances du matériau ne sont pas inférieures à la feuille en acier en silicium roulé à froid 2A7ZH100; Structure symétrique tridimensionnelle à trois colonnes triphasées, il y a le circuit magnétique triphasé le plus court et le plus équilibré; chaque groupe de groupe (rouleau) par une mince bande en acier dans la machine à enroulement de noyau spécial, l'uniformité de pression et l'étanchéité; Trame du cadre central par recuit sous vide, pour éliminer la contrainte, améliorer les propriétés électromagnétiques. Le noyau de fer triangle n'a pas besoin de traitement de coupe et de poinçonnage, éliminant le noyau de fer traditionnel des coutures transversales et longitudinales, réduisant la résistance magnétique; La section transversale de la colonne du noyau est ronde, le noyau du plus grand facteur de remplissage, la structure triangulaire tridimensionnelle de manière triangulaire de sorte que ses circuits magnétiques triphasés sont égaux et les plus courts, la réalisation de la structure du noyau du transformateur idéal dont les gens rêvent.
Enroulement

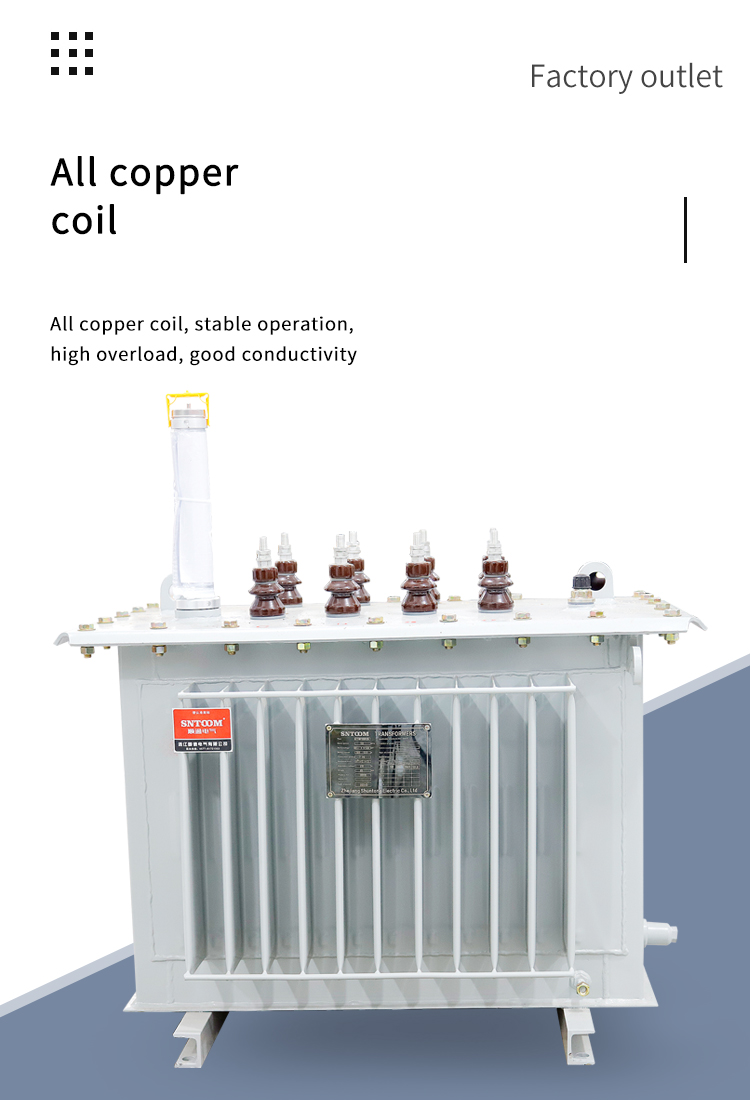

Les enroulements sont en canal d'huile ondulé, non imprégnés de peinture, et attachés avec du ruban de resserrement; Les enroulements sont tous des bobines de cuivre en cuivre; Les enroulements à haute tension ont des robinets correspondant aux exigences de la tension du robinet, qui sont conduits au changeur de robinet, qui est monté sur la couverture de la boîte, et ne peut être modifié qu'à la tension de robinet après avoir coupé l'alimentation.
Dispositif de protection de la sécurité

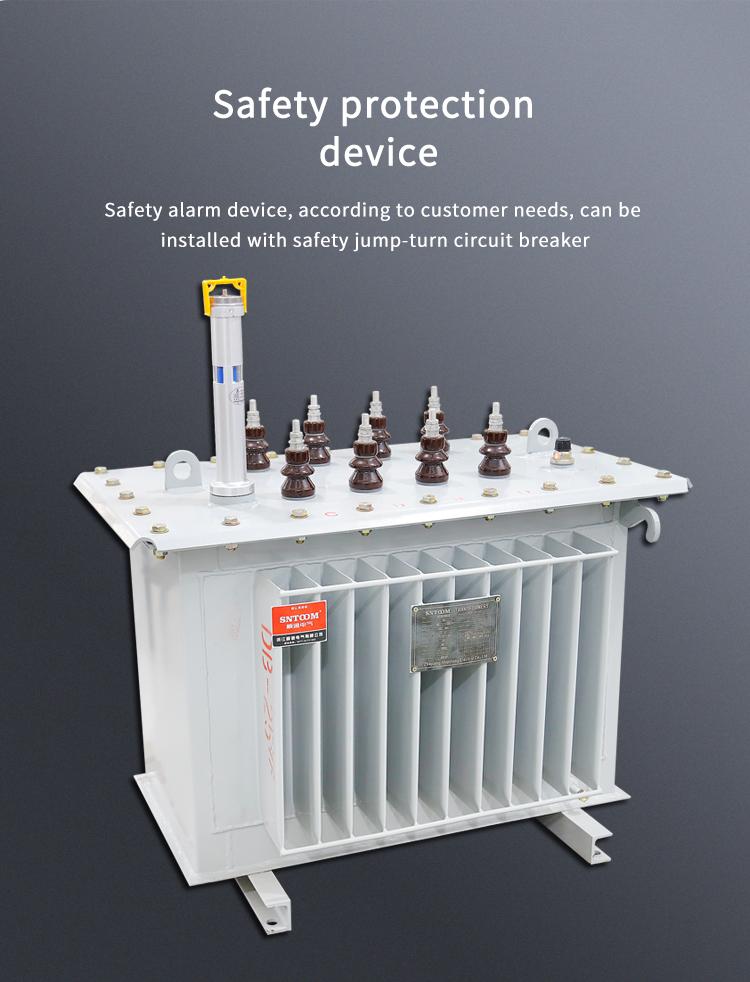

Les transformateurs 80 ~ 1600kva sont équipés de soupapes de décharge de pression; Selon les exigences de l'utilisateur, les relais de gaz avec des bornes d'alarme et de voyage peuvent être installés.
Dispositif de mesure de la température de l'huile

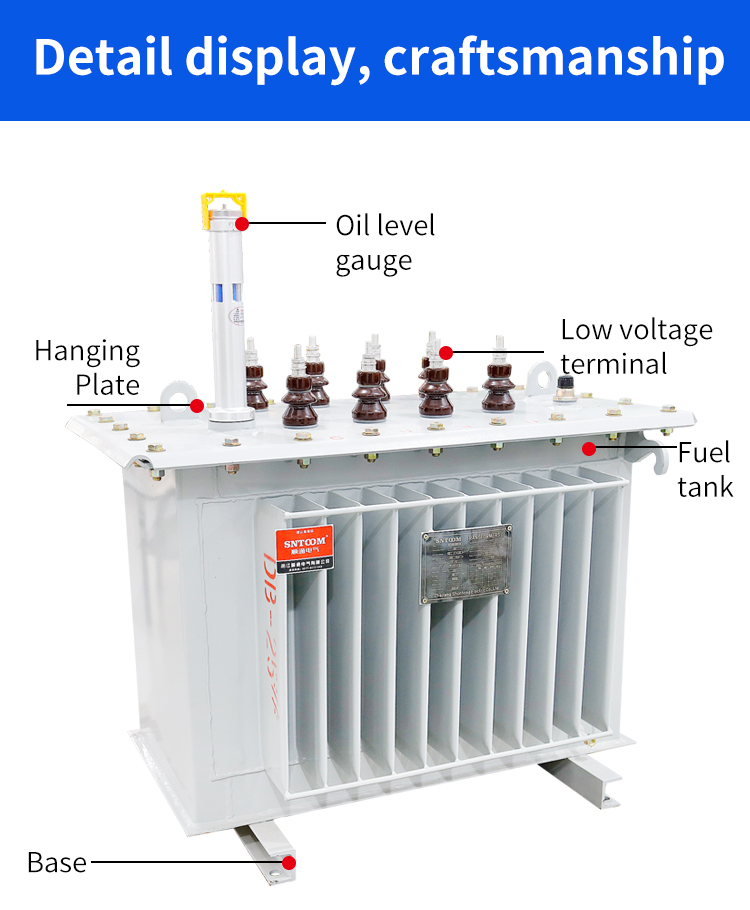

Le réservoir d'huile de transformateur de transformateur se compose d'un mur ondulé, la surface adopte la pulvérisation électrostatique de poussière, le film de peinture est ferme. Le radiateur ondulé a non seulement une fonction de refroidissement, mais a également la fonction "respirant ", l'élasticité du radiateur ondulé peut compenser le changement du volume d'huile de transformateur causée par l'élévation et la baisse de la température. Par conséquent, il n'y a pas d'armoire de stockage d'huile dans le transformateur scellé, ce qui réduit la hauteur globale du transformateur; Le transformateur scellé, le processus d'injection d'huile sous vide est utilisé dans l'assemblage, qui élimine complètement l'humidité dans le transformateur, et l'huile de transformateur n'est pas en contact avec l'air. Empêcher efficacement l'oxygène et l'intrusion d'humidité dans le transformateur et conduire à la possibilité d'une dégradation de l'isolation du transformateur et d'un vieillissement de l'huile de transformateur, donc ne procédez pas à un test d'échantillonnage d'huile.
