Système de contrôle de la température du transformateur à sec et méthode de protection

Nombre Parcourir:0     auteur:Éditeur du site     publier Temps: 2021-12-27      origine:Propulsé

L'opération sûre et la durée de vie duTransformateur secdépend en grande partie de la sécurité et de la fiabilité de l'isolation en sinuosité du transformateur. La température d'enroulement dépasse la température de résistance à l'isolation et l'isolation est endommagée, ce qui est l'une des principales raisons pour lesquelles le transformateur ne peut pas fonctionner normalement. Par conséquent, il est essentiel de regarder la température opérationnelle de l'appareil électrique et de sa gestion d'alarme. Par conséquent, le système de contrôle de la température doit être pris en compte lorsqu'un transformateur sec est sélectionné. Regardons ensuite le système de contrôle de la température et les méthodes de protection du transformateur à sec. Voici quelques réponses.

Voici la liste de contenu:

l Système de contrôle de la température

l la méthode de protection du transformateur sèche.

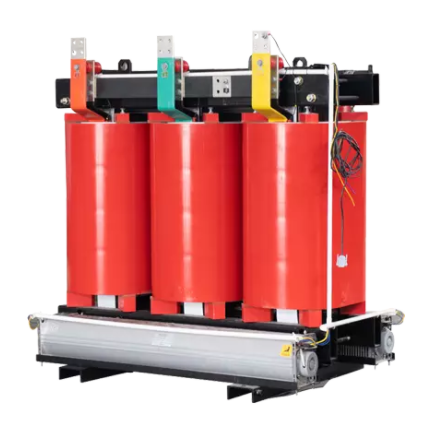

Transformateur de type sèche écologique

Système de contrôle de la température

Contrôle automatique du ventilateur

Le signal de température est mesuré par la thermistance PT100 intégrée à la partie la plus chaude de l'enroulement basse tension.Le transformateur sècheaugmentations de charge et la température de fonctionnement augmente. Lorsque la température d'enroulement atteint 110 ° C, le système commence automatiquement le ventilateur pour le refroidissement. Lorsque la température d'enroulement tombe à 90 ° C, le système arrête automatiquement le ventilateur.

Alarme de surchauffe, voyage

Le signal de température du noyau d'enroulement ou de fer est recueilli à travers la thermistance non linéaire PTC incorporée dans l'enroulement basse tension. Lorsque la température de l'enroulement du transformateur à sec continue à augmenter, s'il atteint 155 ° C, le système peut émettre un signal d'alarme associé sur la surchauffe. Si la température continue d'augmenter à 170 ° C, le transformateur sèche ne peut plus continuer à fonctionner et un signal de déclenchement de la surchauffe doit être envoyé au second circuit de protection et le transformateur sec doit être déclenché rapidement.

Système d'affichage de la température

Transformateur secUtilise la thermistance PT100 intégrée dans l'enroulement à basse tension pour mesurer la valeur de changement de température et affiche directement la température de chaque enroulement de la phase (inspection triphasée et affichage de la valeur maximale, et peut enregistrer la température la plus élevée de l'historique) et la température la plus élevée Peut être une sortie analogique de 4 jusqu'à 20 mA si elle doit être transmise à un ordinateur distant (distance jusqu'à 1200 m).

La méthode de protection du transformateur sec.

Le transformateur sec utilise généralement du boîtier de protection IP20 pour empêcher les objets étrangers solides d'un diamètre supérieur à 12 mm et de petits animaux tels que des rats, des serpents, des chats et des oiseaux d'entrer, provoquant des défaillances malignes telles que des défaillances de puissance de court-circuit et une barrière de sécurité pour les pièces vivantes. Si vous devez installer le transformateur sec à l'extérieur, vous pouvez choisir une coque de protection IP23. Outre la fonction de protection IP20 ci-dessus, il peut également empêcher les gouttelettes d'eau dans un angle de 60 ° à la verticale. Cependant, la coquille IP23 réduira la capacité de refroidissement du transformateur. Faites donc attention à la réduction de sa capacité de fonctionnement lors de la sélection.

Si vous êtes intéressé par nos produits de transformateur à sec ou si vous avez d'autres besoins, n'hésitez pas à nous contacter. Notre site officiel est HTTPS: // www.sntoom.com/. Notre société adhère à la culture d'entreprise de \"La qualité d'abord, du client\", et a toujours fait des efforts inventés pour devenir un fournisseur de transformateur sec professionnel de l'industrie.
