Description du produit
Le régulateur de tension automatique de la ligne FSVR est un appareil qui suit la variation de la tension de ligne et ajuste automatiquement le rapport de transformation de l'appareil pour assurer la tension de sortie stable. La tension d'entrée peut être automatiquement ajustée entre -20% à + 10%. Il convient particulièrement aux lignes avec de grandes fluctuations de tension ou des lignes avec de grandes chutes de tension. Ce régulateur de tension d'alimentation est installé en série à 6 kV, 10 kV, dans la partie moyenne et arrière de la ligne 35 kV, la tension de ligne est ajustée dans une certaine plage pour garantir la tension d'alimentation de l'utilisateur et réduire la perte de ligne de la ligne. De plus, le régulateur de tension automatique FSVR Feeder est également adapté aux sous-stations où le transformateur principal n'a pas la capacité de régler la tension. Installez ce type de régulateur de tension du côté de sortie du transformateur de sous-station pour assurer la tension du bus du côté de la sortie. Il est largement utilisé dans le réseau électrique rural national, le réseau électrique urbain, le champ pétrolier, le charbon, l'industrie chimique, la sous-station et d'autres domaines.
Fonctionnalité
L'appareil entier a une grande capacité, une faible perte, une petite taille et une installation et une maintenance faciles;
Ajustez automatiquement la position de l'équipement de commutation de robinet en trois phases en suivant la variation de tension, avec une action fiable et une précision de réglage haute tension;
La référence de tension, le retard d'action, la plage autorisée, la limite des temps peuvent être ajustées en fonction des besoins, et le réglage des paramètres est flexible et pratique;
Affichez le nombre d'actions d'engrenage de Tap-Changeur à charge FSVR et la position de vitesse actuelle, avec les indications de vitesse les plus élevées et les plus basses;
Avec la limite supérieure et la protection de la limite inférieure de la position de l'équipe, la fonction de limite de temps d'action, qui améliore efficacement la fiabilité du produit;
Le contrôleur a des fonctions de protection contre la chute rapide et de sous-tension sur tension. Lorsque la ligne est dans un état de surtension ou de sous-tension, le contrôleur se verrouille automatiquement; Pour assurer le fonctionnement sûr du changeur de robinet à chargement
Le contrôleur adopte une puce de contrôle de qualité industrielle, qui a une forte fiabilité et une forte capacité anti-ingérence, qui peut s'adapter à l'environnement extérieur dur;
Avec l'interface de communication RS485, les paramètres du contrôleur peuvent être affichés et modifiés à moins de 30 m à partir du point d'installation via le module de communication sans fil.
Une télécommande de nuages peut être ajoutée.
Normes de produits
1. Normes de conception de la production
JB8749-1998 Exigences techniques générales pour les régulateurs de tension
GB1094-2013 Transformateur de puissance
GB / T6451-2008 Paramètres techniques et exigences techniques du transformateur de puissance imminent à huile en phase
GB / T17468—1998 Lignes directrices pour la sélection de transformateurs de puissance
GB10230—2007 Changeur de robinet à chargement
GB / T1058-1989 Lignes directrices d'application pour les changeurs de tapisse
DL / T572-2010 Règlement de fonctionnement du transformateur de puissance
2. Normes de base à utiliser
Ligne FFSVR Tension automatique Point d'installation du régulateur du régulateur de l'installation répond à la norme nationale GB / T12325-2008 Norme d'écart de tension d'alimentation: La valeur absolue des écarts positifs et négatifs de la tension d'alimentation de 35 kV et supérieur ne dépasse pas 10% du tension nominale ; 20 kV et inférieur à trois, l'écart admissible de la tension d'alimentation en phase est de ± 7% de la tension nominale; L'écart admissible de la tension d'alimentation monophasée 220 V est de + 7%, -10% de la tension nominale.
Paramètres techniques
1. Conditions environnementales
1.1 Altitude: ≤2000m
1.2 Température ambiante: -25 ℃ ～ + 45 ℃
1,3 Humidité relative: moins de 90%
1.4 Capacité anti-pollution: niveau III
1,5 Installation Inclinaison: <2%
1.6 Il n'y a pas de milieu sale ou corrosif autour de l'appareil qui affecte sérieusement les performances d'isolation de l'appareil, et il n'y a aucun risque de feu et d'explosion sur le lieu de travail et aucune vibration sévère.
Remarque: Lorsque l'environnement de travail dépasse les conditions ci-dessus, l'utilisateur a besoin d'instructions spéciales lors de la commande.

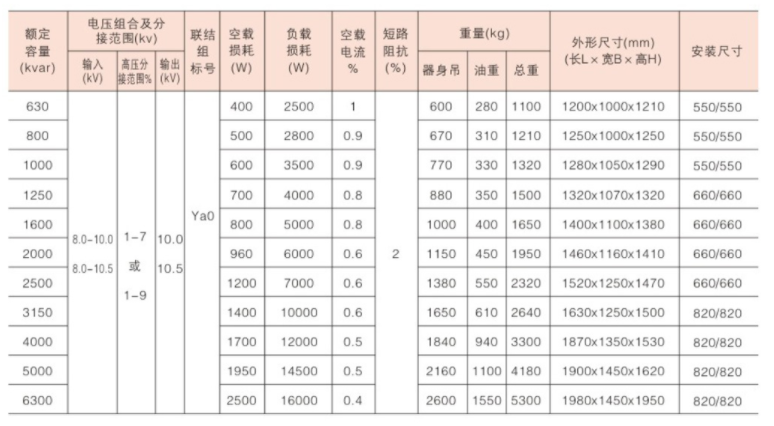

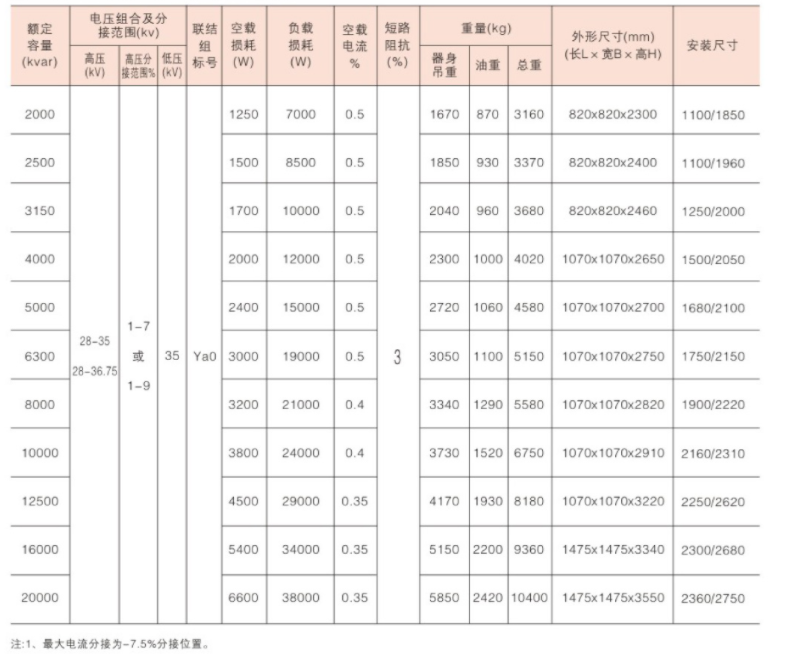

2. Paramètres techniques
2.1 Capacité nominale: 630KVA, 800KVA, 1000KVA, 1250KVA, 1600KVA, 2000KVA, 3150KVA, 4000KVA, 5000KVA 6300KVA, 8000KVA 10000KVA, etc. Les spécifications spéciales peuvent être personnalisées.
2.2 Tension nominale: 0,4 kV, 6 kV, 10kV, 35KV
2.3 Taux de fréquence: 50 Hz
2,4 Plage de réglage de tension: -20% ~ + 20%
2.5 GRANDS: 7-9 GRANDS
2.6 Groupe de connexion: YA0
2.7. TRANSFORME PLACE OLIQUE: 25 #, 45 #
2.8 Méthode de refroidissement: onan
2.9 Niveau d'isolation: LI60KV / AC25KV (6KV), LI75KV / AC35KV (10KV), LI200KV / AC85KV (35KV)
2.10 Le régulateur de pression automatique de la ligne FFSVR adopte un réservoir d'huile ondulé entièrement scellé avec indication de température de l'huile et soupape de libération de pression; Le réservoir a une alimentation de signal intégrée et un PT d'échantillonnage pour fournir des signaux d'échantillonnage et une puissance de travail pour le contrôleur;
3. Les paramètres de base du commutateur de régulateur:
3.1 La résistance de chaque contact de commutateur: il est lié au nombre de changeurs de robinet à chargement, <500 Ω
3.2 Temps de fonctionnement électrique du commutateur pour une fois: 10s
3.3 Temps de commutation de la résistance de transition du commutateur: 15 ～ 24 ms
3.4 La durée de vie électrique des contacts du commutateur sous la capacité nominale:> 50000 fois
3.5 Vie mécanique de commutation:〉 500000 fois
3.6 Mode de transition de commutation: résistance unique ou double résistance
4. Paramètres de performance du régulateur:
4.1 Alimentation: AC / DC 110-450V
4.2 Fréquence nominale: 50Hz
4.3 Consommation d'énergie maximale: 25W
4.4 Entrée analogique: 2 tensions (0-250V)
4.5 Entrée de commutation: entrées de contact vides à 10 voies
4.6 Sortie du commutateur: 2 voies (AC250V / 380V L6A)
4.7 Précision de mesure: tension (0,5%)
4.8 Niveau anti-interférence: répondre aux exigences de l'IEC61000-4: Niveau 1995
Caractéristiques et avantages de base:
Règlement sur les flux en ligne: La série SVR fonctionne de manière transparente en temps réel, surveillant et ajustant en continu la tension de sortie pour maintenir un niveau précis et stable. Cette capacité d'alimentation en ligne garantit que même pendant les fluctuations soudaines de la tension d'entrée, la sortie reste constante, protégeant votre équipement de dommages potentiels.
Régulation de tension de précision: Équipé d'algorithmes de contrôle avancés, le transformateur atteint une précision de régulation de tension exceptionnelle, généralement dans ± 1% ou mieux. Cette précision est cruciale pour maintenir les performances et la longévité des dispositifs électroniques sensibles, tels que les ordinateurs, les serveurs, l'équipement médical et les machines de précision.
Compatibilité de gamme à large tension: T
La série SVR est conçue pour gérer une large gamme de variations de tension d'entrée, ce qui le rend adapté à diverses conditions et emplacements de grille. Cette flexibilité garantit un fonctionnement fiable dans divers environnements, des réseaux urbains stables aux AR ruraux éloignés ou instables
Eas.
Gestion efficace de l'énergie: Le transformateur utilise des composants à haute efficacité et des stratégies de contrôle intelligentes pour minimiser les pertes de puissance et optimiser la consommation d'énergie. Cela contribue aux économies de coûts, à la réduction de la production de chaleur et à une empreinte carbone plus petite.
Protection contre les surtensions et les transitoires: Les capacités intégrées de la protection contre les surtensions et de la suppression transitoire protègent votre équipement à partir de pointes et de creux de tension nocives, offrant une couche supplémentaire de protection contre les perturbations de l'énergie.
Installation et maintenance faciles: Le transformateur de la série SVR est conçu pour une installation et une maintenance simples. Il est livré avec des instructions d'installation claires, des interfaces de contrôle conviviales et des capacités de surveillance à distance (facultative), simplifier la configuration, le fonctionnement et le dépannage.
Construction fiable et durable: Construit avec des matériaux de haute qualité et une construction robuste, le transformateur est conçu pour la fiabilité et la durabilité à long terme. Il peut résister à des environnements industriels durs et maintenir des performances cohérentes au fil du temps.
Applications:
Équipements électroniques et centres de données sensibles
Installations médicales et laboratoires
Fabrication et automatisation industrielle
Télécommunications et infrastructures de réseautage
Centres de recherche et de développement
Partout où une alimentation stable et fiable est cruciale
Conclusion:
Le transformateur de régulation et de stabilisation de la tension automatique de la tension automatique de la série SVR est la solution idéale pour maintenir une alimentation stable et de haute qualité dans des applications critiques. Ses capacités de régulation de tension avancées, sa large compatibilité et sa gestion efficace de l'énergie en font un atout précieux pour toute organisation qui s'appuie sur des équipements ou des processus électroniques sensibles. Contactez-nous dès aujourd'hui pour en savoir plus sur la façon dont la série SVR peut améliorer la fiabilité et les performances de votre système d'alimentation.
