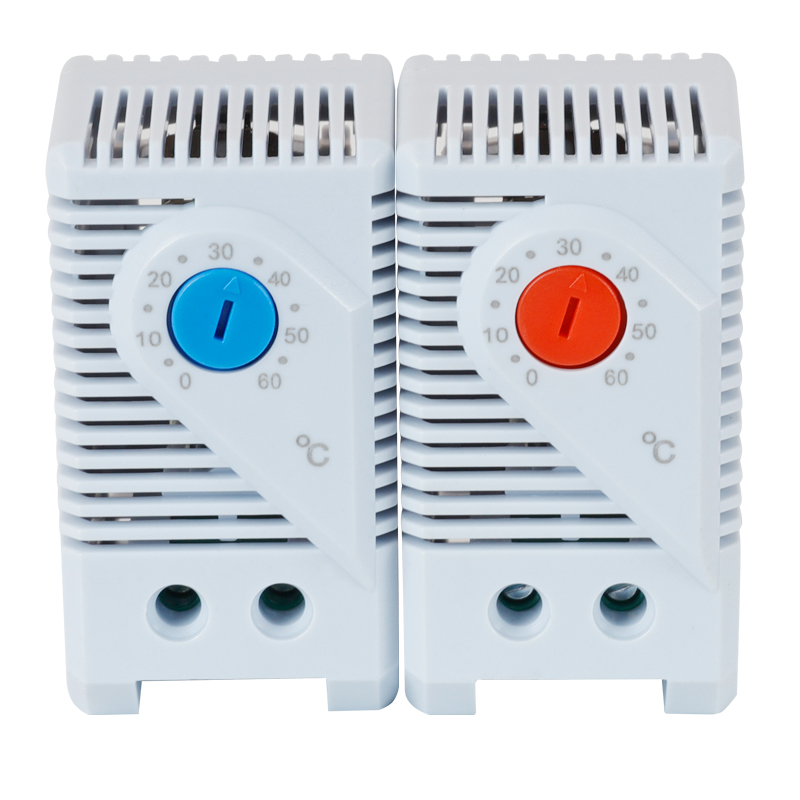

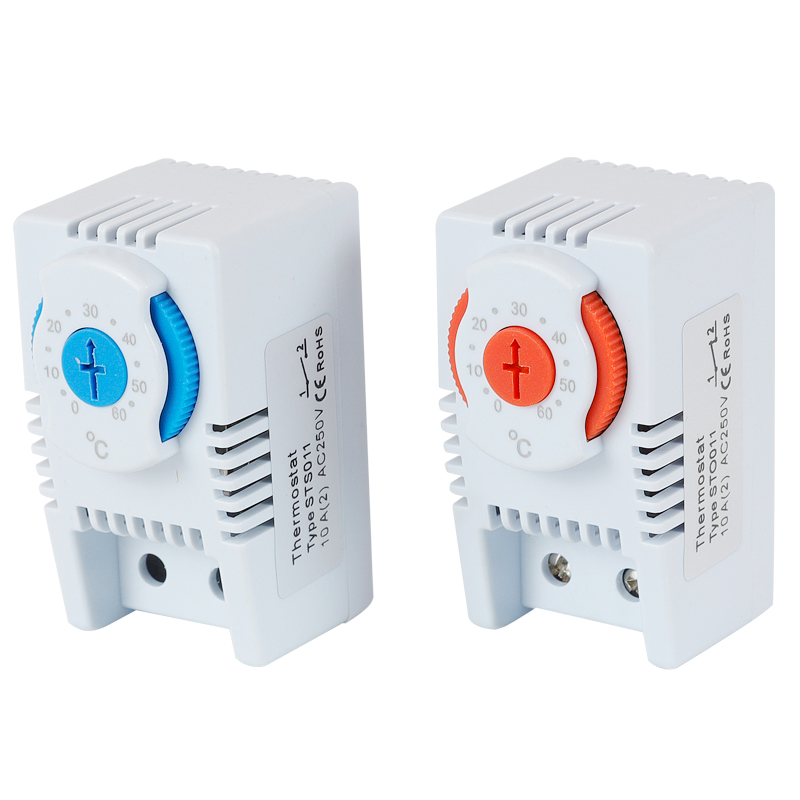

Petit thermostat compact
SNTOOM

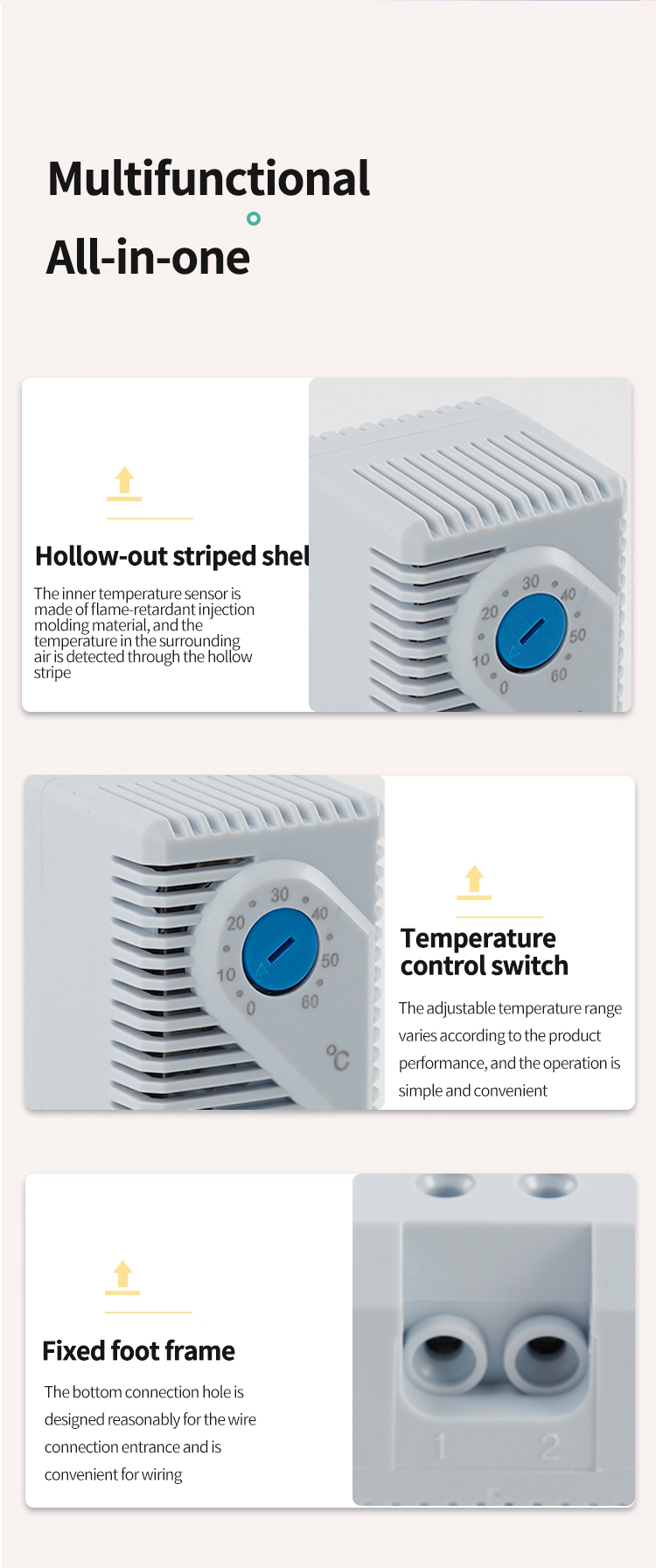

Avantages et fonctionnalités du produit
Conception petite et portable
Conception petite et portable
Économe en énergie
Facile à installer
Construction durable
Applications polyvalentes
Installation et instructions
Rassemblez tous les outils nécessaires et assurez-vous que la surface d'installation est propre et plate. Vérifiez les composants du thermostat pour tout dommage.

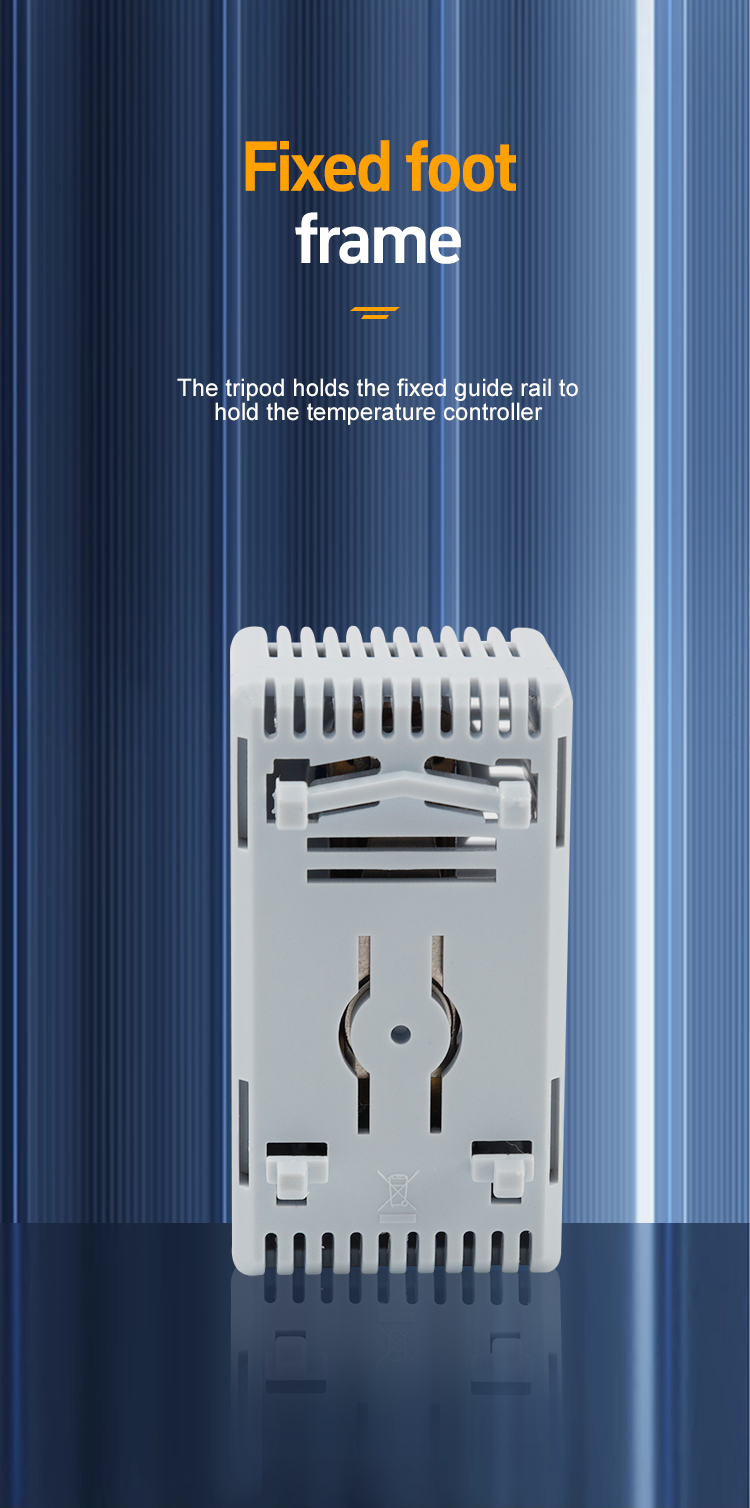

Fixez le cadre du pied fixe à l'emplacement souhaité à l'aide de vis. Assurez-vous qu'il est solidement fixé pour soutenir le thermostat.

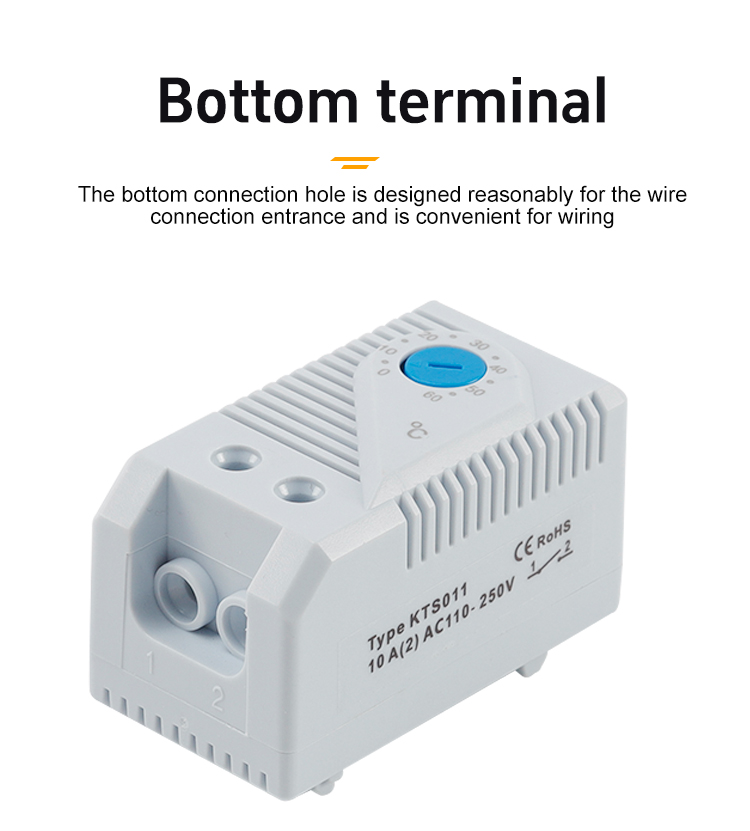

Connectez les fils d'alimentation à la borne inférieure du thermostat. Suivez le diagramme pour le câblage correct, en n'assurant aucune connexion lâche.
Placez soigneusement le thermostat dans le cadre du pied fixe, en vous assurant qu'il s'adapte parfaitement et solidement sans lacunes.
Ajustez les paramètres de tension selon vos exigences à l'aide de la fonction de réglage de tension sur le thermostat.
Allumez la puissance et testez le thermostat pour vous assurer qu'il fonctionne correctement. Vérifiez la sensibilité au contrôle de la température et effectuez les ajustements nécessaires.
Remarque: Assurez-vous que le petit thermostat compact est installé sur une surface plate et stable loin des sources de chaleur. Évitez l'humidité et les températures extrêmes pour assurer un fonctionnement et une longévité précis.

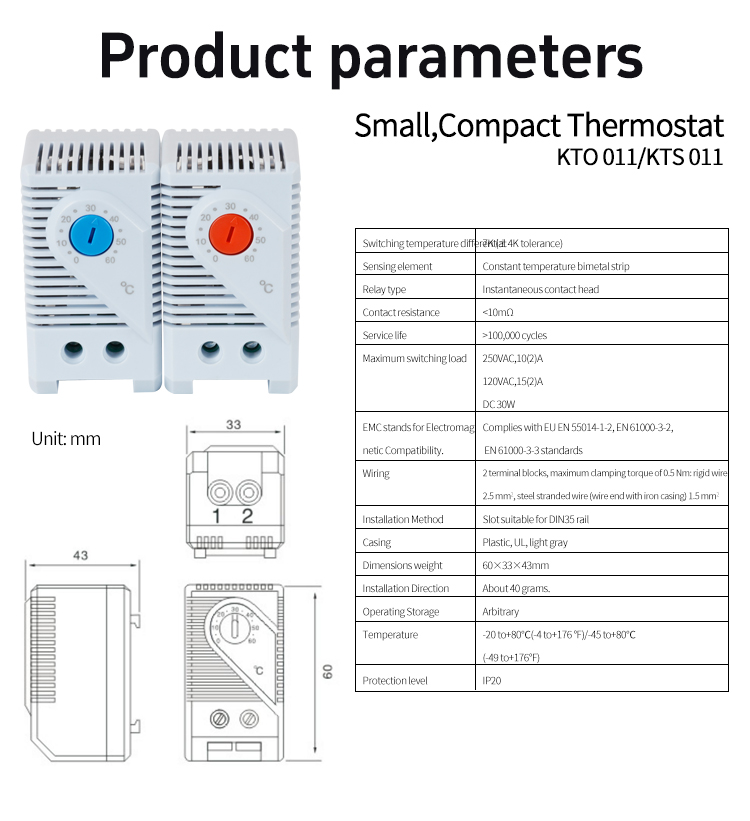

Paramètres du produit
| Différence de température de commutation | Élément de détection | Type de relais | Résistance aux contacts | Durée de vie | Charge de commutation maximale | Normes EMC pour la compatibilité électromagnétique | |
| 7k ( tolérance ± 4K ) | Bande bimétal à température constante | Tête de contact instantanée | <10mΩ | > 100 000 cycles | 250VAC, 10 (2) A 120VAC, 15 (2) A DC30W | Se conforme à l'UE EN 55014-1-2, EN 61000-3-2, EN 61000-3-3 normes | |
| Câblage | Méthode d'installation | Enveloppe | Dimensions Poids | Direction d'installation | Stockage d'exploitation | Température | Niveau de protection |
| 2 bornes, couple de serrage maximal de 0,5 nm; Fil rigide 2,5 mm², fil britannique en acier (boîtier de fer à l'extrémité du fil) 1,5 mm² | Fente adaptée au rail Din35 | Plastique, UL, gris clair | 60 × 33 × 43 mm | Environ 40 grammes | Arbitraire | -20 à + 80 ° C (-4 à + 176 ° F) / - 45 à + 80 ° C (-49 à + 176 ° F) | Ip20 |

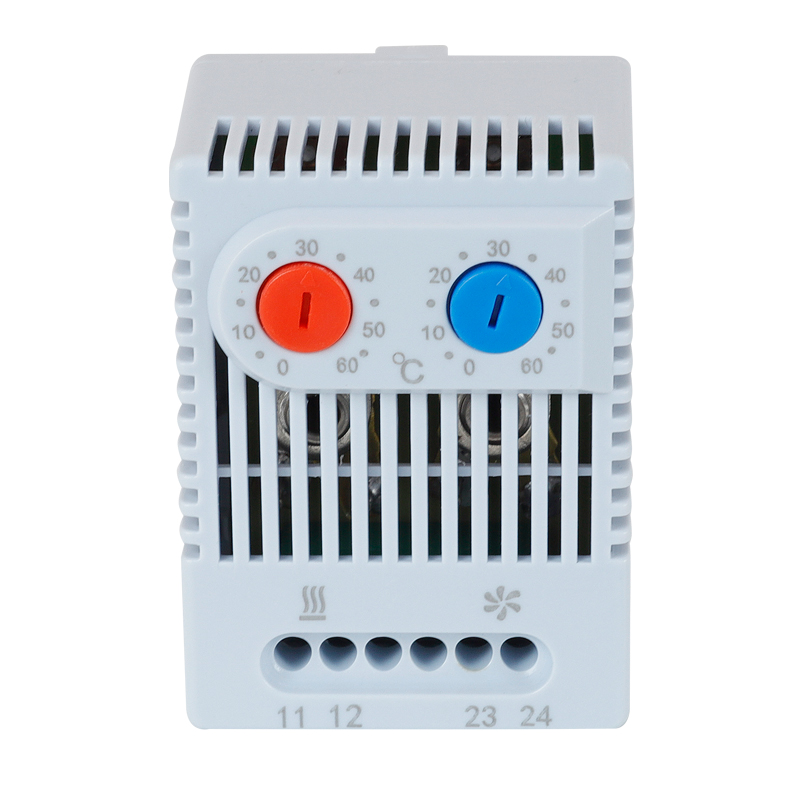

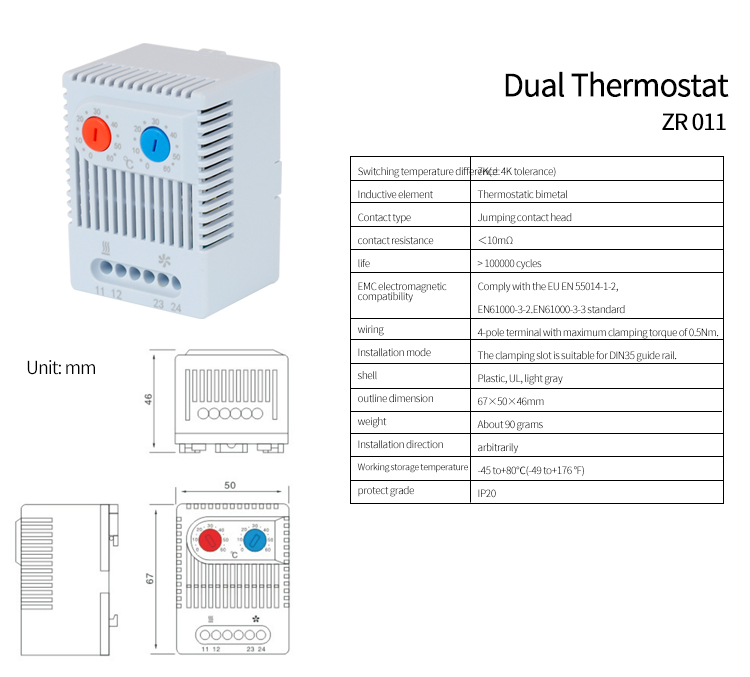

Tableau de paramètre à double thermostat ZR 011
| Différence de température de commutation | Élément inductif | Type de contact | Résistance aux contacts | vie | Compatibilité électromagnétique EMC | Température de stockage de travail |
| 7k ± 4K (avec une tolérance) | Bimétal thermostatique | Tête de contact sautant | <10mΩ | > 100 000 cycles | Se conforme à l'UE EN 55014-1-2, EN 61000-3-2, EN 61000-3-3 Standard | -40 à + 80 ° C (-49 à + 176 ° F) |
| Câblage | Mode d'installation | coquille | Dimension de contour | poids | direction d'installation | protéger la note |
| Borne à 4 pôles avec couple de serrage maximal de 0,5 nm | La fente de serrage convient au rail Guide Din35 | Plastique, UL, gris clair | 67 * 50 * 46 mm | Environ 90 grammes | Arbitraire | Ip20 |

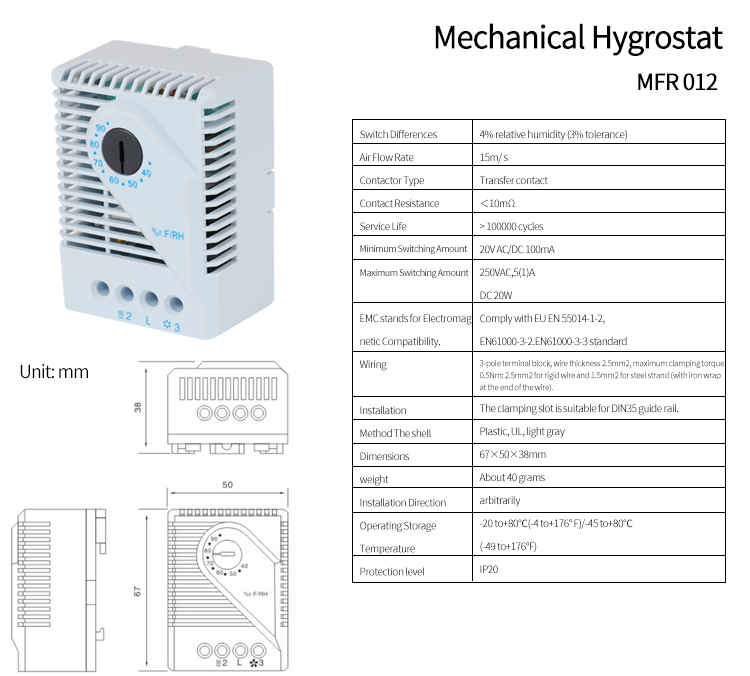

Tableau de paramètres mécaniques Hygrostat MFR 012
| Commutation des différences | Débit d'air | Type de contacteur | Résistance aux contacts | Durée de vie | Montant de commutation minimum | Montant de commutation maximale | Normes EMC pour la compatibilité de l'électromag |
| 4% d'humidité relative (tolérance à 3%) | 15m / s | Transfert de contact | <10mΩ | > 100000 cycles | 20V AC / DC 100MA | 250VAC, 5 (1) A DC 20W | Conformez-vous à l'UE EN 55014-1-2, EN 61000-3-2, EN 61000-3-3 Standard |
| Câblage | Installation | Méthode la coque | Dimensions | Poids | Direction d'installation | Température de stockage de fonctionnement | Niveau de protection |
| Bloc de borne à 3 pôles, épaisseur de fil 2,5 mm², couple de serrage maximal 0,5 nm: 2,5 mm² pour le fil rigide et 1,5 mm² pour le brin d'acier (avec enveloppe de fer à l'extrémité du fil) | La fente de serrage convient au rail Guide Din35 | Plastique, UL, gris clair | 67 × 50 × 38 mm | Environ 40 grammes | Arbitrairement | -20 à + 80 ° C (-4 à + 176 ° F) / - 45 à + 80 ° C (-49 à + 176 ° F) | Ip20 |

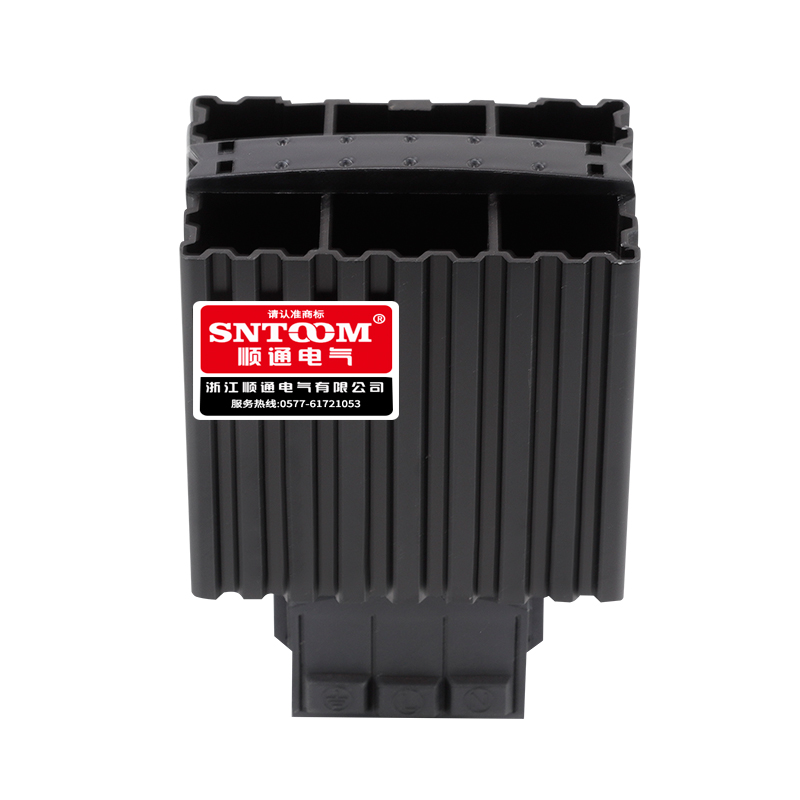

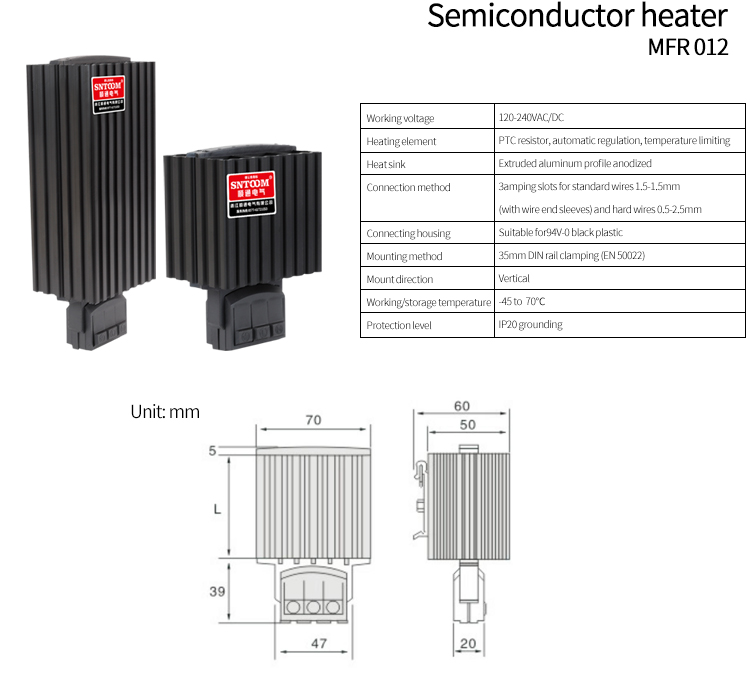

Table des paramètres de chauffage semi-conducteur MFR 012
| Tension de travail | Élément chauffant | Dissipateur de chaleur | Méthode de connexion | |
| 120-240VAC / DC | Résistance PTC, régulation automatique, limitation de la température | Profil en aluminium extrudé Anodisé | 32, emplacements pour les fils standard de 1,5 à 1,5 mm (avec des manchons d'extrémité) et des fils durs 0,5-2,5 mm | |
| Logement de connexion | Méthode de montage | Direction de montage | Température de travail / stockage | Niveau de protection |
| Convient pour le plastique noir 94V-0 | Cramping à rail DIN 35 mm (EN 50022) | Verticale | -45 à 70 ° C | Mise à la terre IP20 |

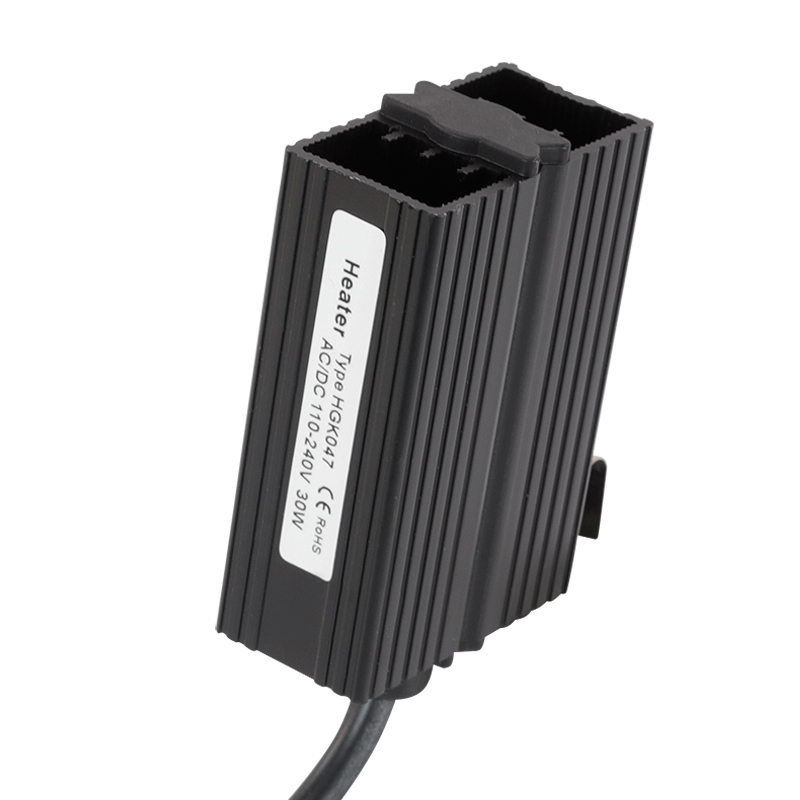

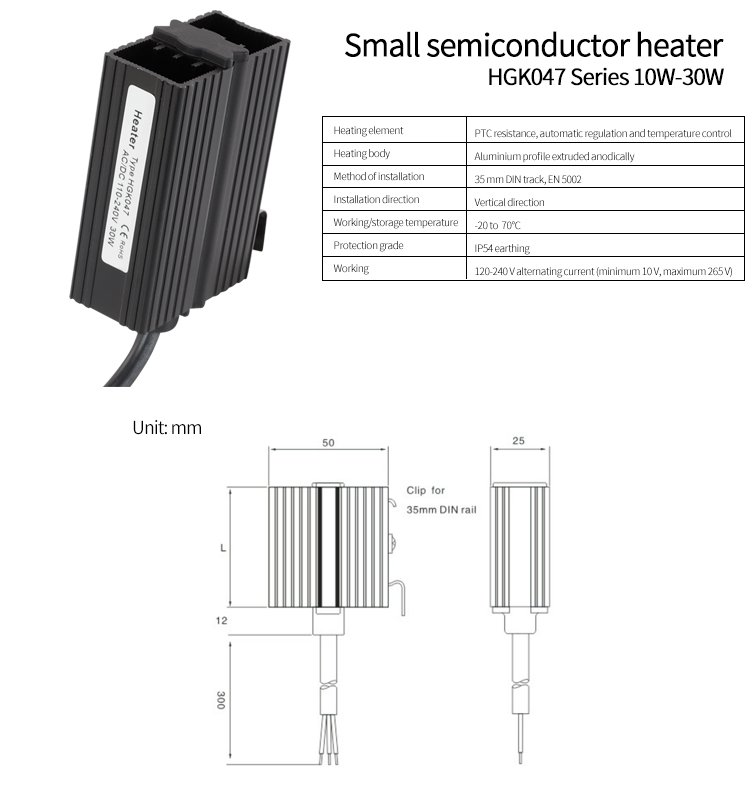

Petit chauffage semi-conducteur HGK047 Tableau de paramètres de la série 10W-30W
| Élément chauffant | Corps chauffant | Méthode d'installation | Direction d'installation | Température de travail / stockage | Grade de protection | Fonctionnement |
| Résistance au PTC, régulation automatique et contrôle de la température | Profil en aluminium extrudé anodiquement | Piste DIN 35 mm, EN 50022 | Direction verticale | -20 à 70 ° C | Mise à la terre IP54 | 120-240 V Courant alternatif (minimum 10 V, maximum 265 V) |
Introduction au petit thermostat compact
Dans le domaine des dispositifs de contrôle de la température, le petit thermostat compact se distingue comme une solution innovante et efficace. Également connu sous le nom de régulateur de température miniature ou un mini-contrôleur de thermostat portable, cet appareil combine la précision, la portabilité et la facilité d'utilisation dans un seul package compact.
Au cœur de ce petit dispositif de thermostat se trouve un contrôleur de température très sensible. Il garantit une régulation précise et stable de la température, ce qui le rend idéal pour les applications qui exigent une gestion thermique précise. La structure compacte du contrôleur et la coque extérieure élevée du dureté protègent non seulement ses composants internes, mais contribuent également à sa durabilité et à sa longévité, garantissant qu'elle peut résister aux demandes d'utilisation quotidienne.
L'une des caractéristiques remarquables de ce contrôleur de température est sa structure compacte. Malgré sa petite taille, il contient des fonctionnalités puissantes, offrant des performances fiables dans divers paramètres. La forte dureté de son boîtier assure une résistance aux impacts et aux facteurs environnementaux, améliorant sa fiabilité.
Ce petit thermostat compact offre plusieurs avantages clés. Sa taille miniature permet un placement flexible dans les espaces serrés, le rendant parfait pour les applications où l'espace est à un prix supérieur. L'interface conviviale assure un fonctionnement facile, avec des commandes simples pour ajuster les paramètres de température. De plus, il dispose d'une borne inférieure pour un câblage pratique, simplifiant l'installation. Le cadre du pied fixe fournit un montage stable, garantissant que l'appareil reste sécurisé.
De plus, il offre une excellente sensibilité au contrôle, permettant des ajustements de température précis. Le matériau d'isolation utilisé dans sa construction assure une gestion thermique efficace, tandis que sa conception robuste garantit une fiabilité à long terme.
En conclusion, le petit thermostat compact est une solution de contrôle de température polyvalente et fiable. Que vous l'appeliez comme un contrôleur de température, un régulateur de température miniature ou un mini-contrôleur de thermostat portable, cet appareil offre des performances exceptionnelles dans un ensemble compact et durable. Sa combinaison de précision, de portabilité et de facilité d'utilisation en fait un choix idéal pour un large éventail d'applications.
