AE200N
SNTOOM
Paramètres du produit
| Tension (v) | Puissance du moteur (KW) | Valeur de résistance (ω) | Pouvoir de résistance (W) |
| 220 | 0.4 | 200 | 80 |
| 0.75 | 200 | 80 | |
| 1.5 | 100 | 250 | |
| 2.2 | 75 | 250 | |
| 3.7 | 40 | 400 | |
| 380 | 0.75 | 750 | 80 |
| 1.5 | 400 | 250 | |
| 2.2 | 250 | 250 | |
| 4.0 | 150 | 400 | |
| 5.5 | 100 | 500 | |
| 7.5 | 75 | 800 | |
| 11 | 50 | 1500 | |
| 15 | 40 | 1500 | |
| 18.5 | 30 | 4000 | |
| 22 | 30 | 4000 | |
| 30 | 20 | 6000 | |
| 37 | 16 | 9000 | |
| 45 | 13.6 | 9000 | |
| 55 | 10 | 12000 | |
| 75 | 6.8 | 18000 | |
| 90 | 6.8 | 18000 | |
| 110 | 6 | 18000 |
| Mode de commande d'entraînement du moteur | |||
| Contrôle du vecteur de contrôle V / F | |||
| Caractéristiques d'entrée / sortie | |||
| Plage de tension d'entrée | 380 / 220V ± 15% | Plage de fréquences d'entrée | 40 ~ 65Hz |
| Plage de tension de sortie | 0 ~ Tension d'entrée nominale | Plage de fréquences de sortie | 0 ~ 600Hz |
| Caractéristiques d'entrée / sortie | |||
| Entrée analogique programmable | Entrée 0 ~ 10V, 0/4 ~ 20mA entrée | ||
| Sortie de relais | Sortie à 2 canaux (1 canal en option 2 canaux pour 5,5 kW et moins) | ||
| Sortie de quantité analogique | 0 ~ 10V / （0 ~ 10V / 0 ~ 20mA 5,5kW en dessous de par défaut 0 ~ 10V (facultatif 0 ~ 20mA ~ 20mA) | ||
| Caractéristiques de performance technique | |||
| Capacité de surcharge | 150% COURSEMENT COURANT 60S, 180% COURANT 10S | ||
| Rapport de vitesse | 1: 100 | Onde de fréquence des porteurs | 3 ~ 15,0 kHz |
| Caractéristiques fonctionnelles | |||
| Méthode de réglage de la fréquence | Le paramètre numérique, le paramètre analogique, le paramètre de communication 485, le paramètre à plusieurs vitesses et le paramètre PLC simple, le paramètre PID, etc., peuvent réaliser le réglage et la commutation des méthodes. | ||
| Contrôle PID; Fonction d'identification terminale | |||
| Fonction de contrôle PID | Fonction de contrôle de fréquence | Longueur, fonction de contrôle de temps | |
| PLC simple, fonction de contrôle à plusieurs vitesse | Contrôle de vitesse à 16 vitesses | ||
| Fonction de réglage de tension automatique | Maintenir automatiquement une tension de sortie constante lorsque la tension de la grille change | ||
Caractéristiques clés et avantages :
Équipement facile à régler
Capacité de charge plus forte, meilleure stabilité

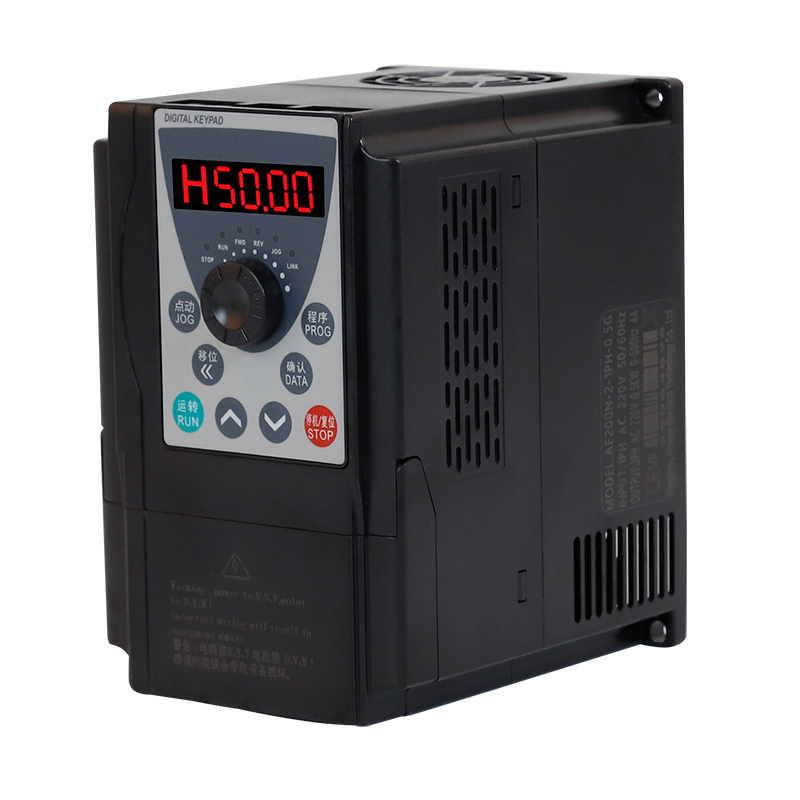

Grand écran d'affichage LED

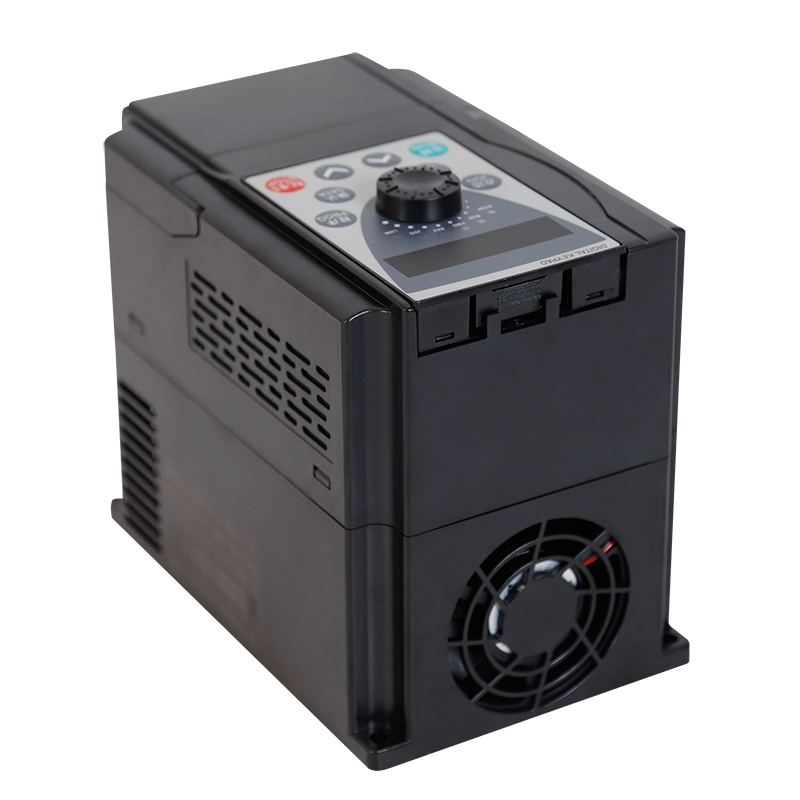

Ventilateur de refroidissement intégré
Épaissine de conception de revêtement épaissi, résistant à l'humidité et anti-statique
plastique ignifuge

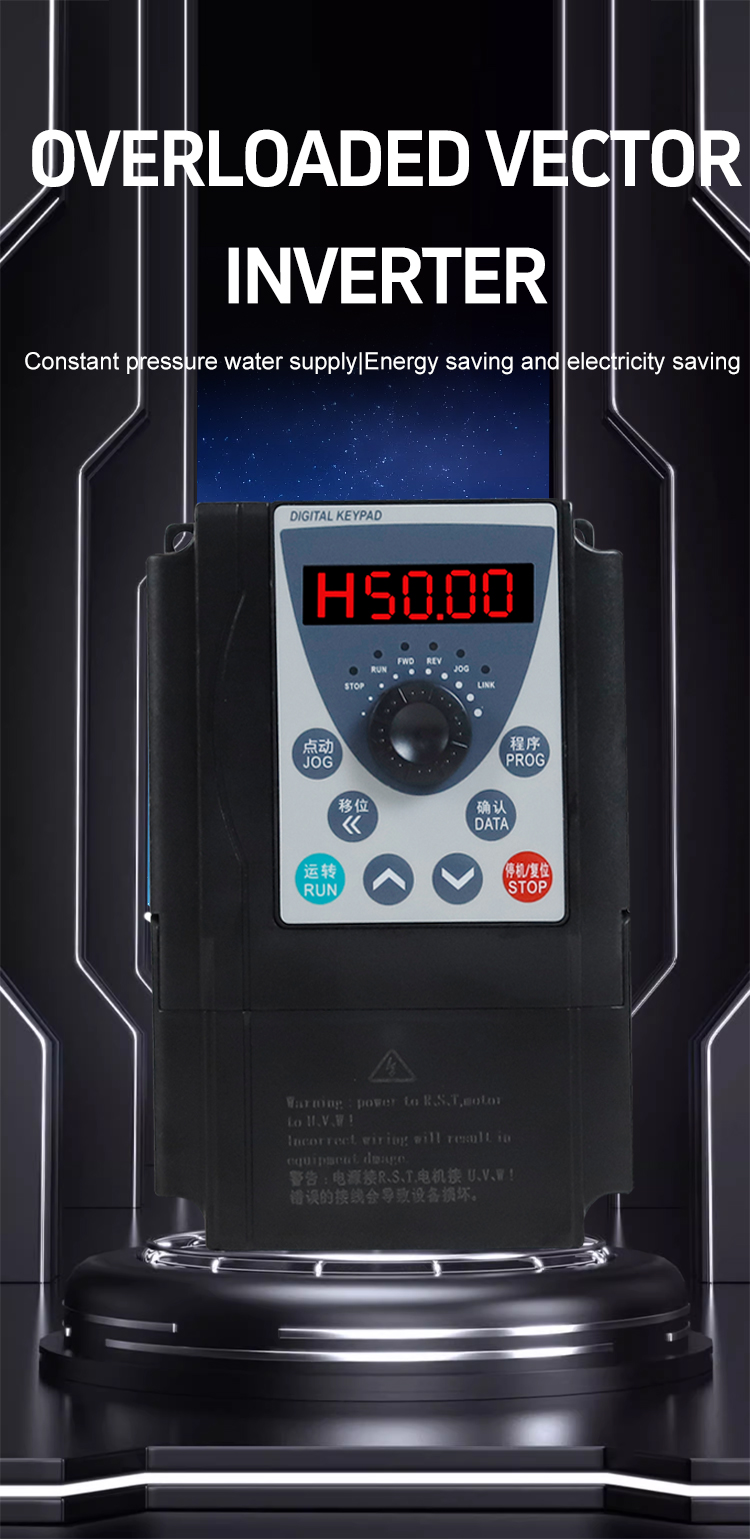

L'onduleur vectoriel surchargé AE200N est un sommet de l'innovation dans le domaine du contrôle moteur industriel, intégrant la technologie de pointe à la conception pratique pour répondre à diverses demandes opérationnelles. Organisée pour les systèmes d'approvisionnement en eau à pression constante , il assure une régulation de pression transparente tout en offrant des économies d'énergie substantielles , en réduisant les coûts opérationnels et en améliorant la durabilité.

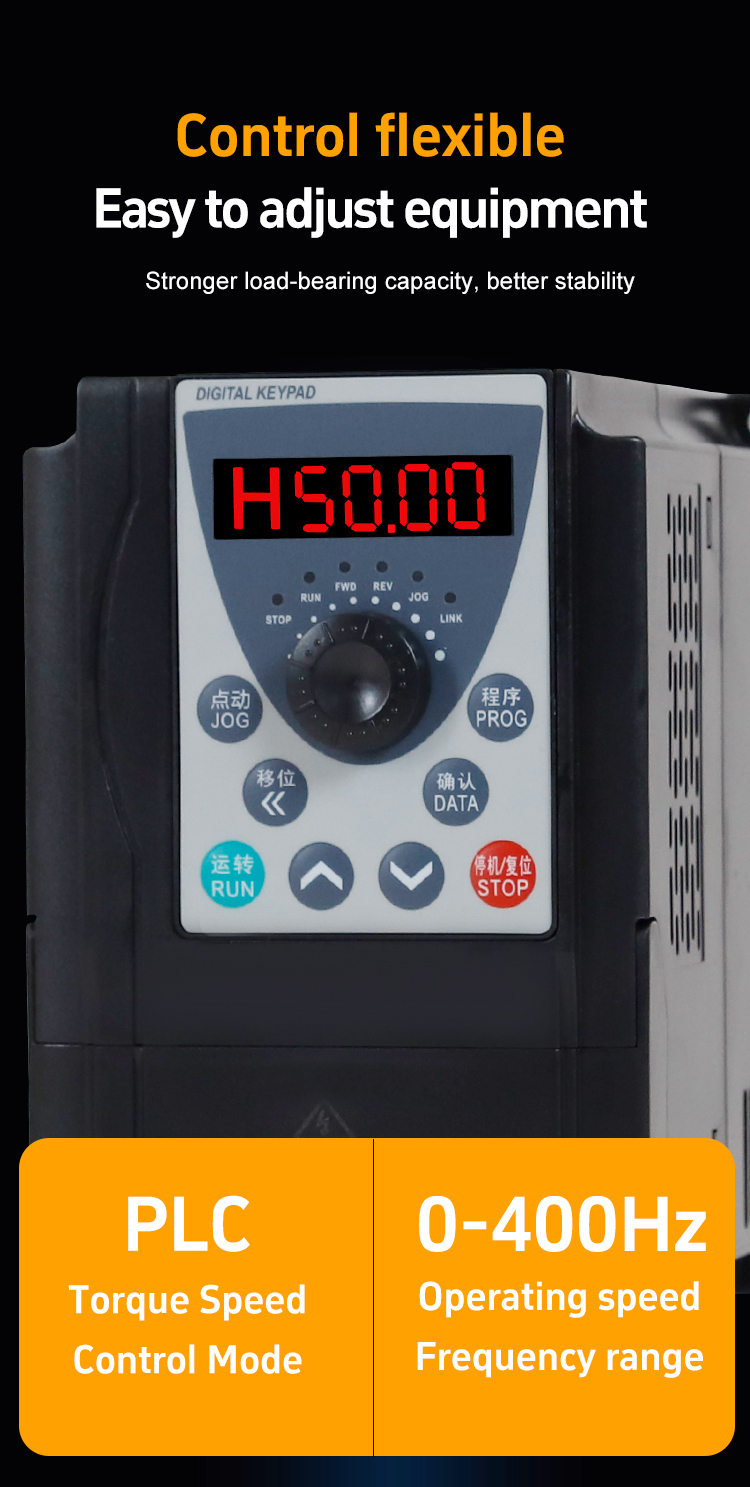

L'une de ses caractéristiques remarquables est son architecture de contrôle flexible , permettant des ajustements d'équipement sans effort en fonction des différents conditions de charge. Cette adaptabilité est complétée par une forte capacité de chargement et une stabilité exceptionnelle, ce qui le rend idéal pour les applications exigeantes qui nécessitent des performances cohérentes sous des charges lourdes.

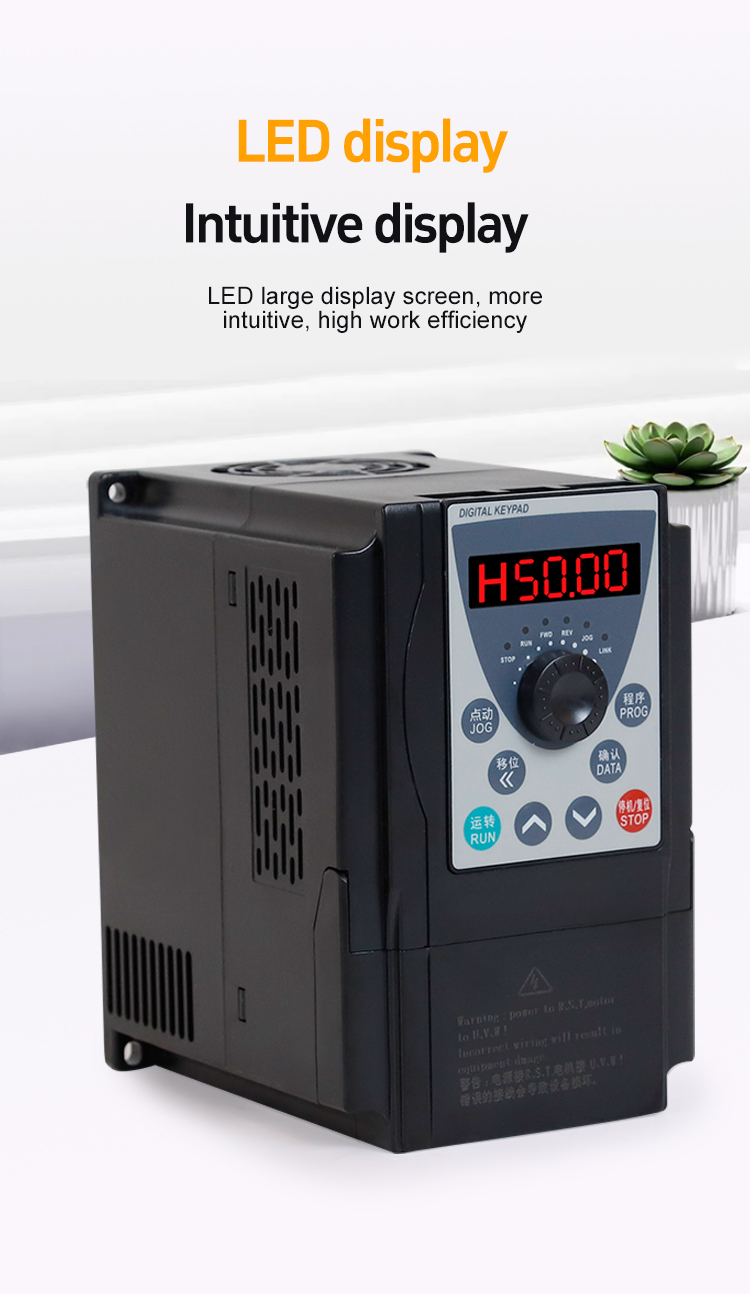

L'onduleur prend en charge une large plage de fréquences de 0 à 400 Hz , facilitant un contrôle précis sur la vitesse et le couple du moteur. Son PLC et son mode de contrôle de la vitesse de couple permettent aux utilisateurs de contrôler l'opération granulaire, d'optimiser l'efficacité et la productivité. L' écran d'affichage grand LED fournit une interface intuitive, affichant des données en temps réel pour une surveillance et un dépannage améliorés, augmentant ainsi l'efficacité de travail.

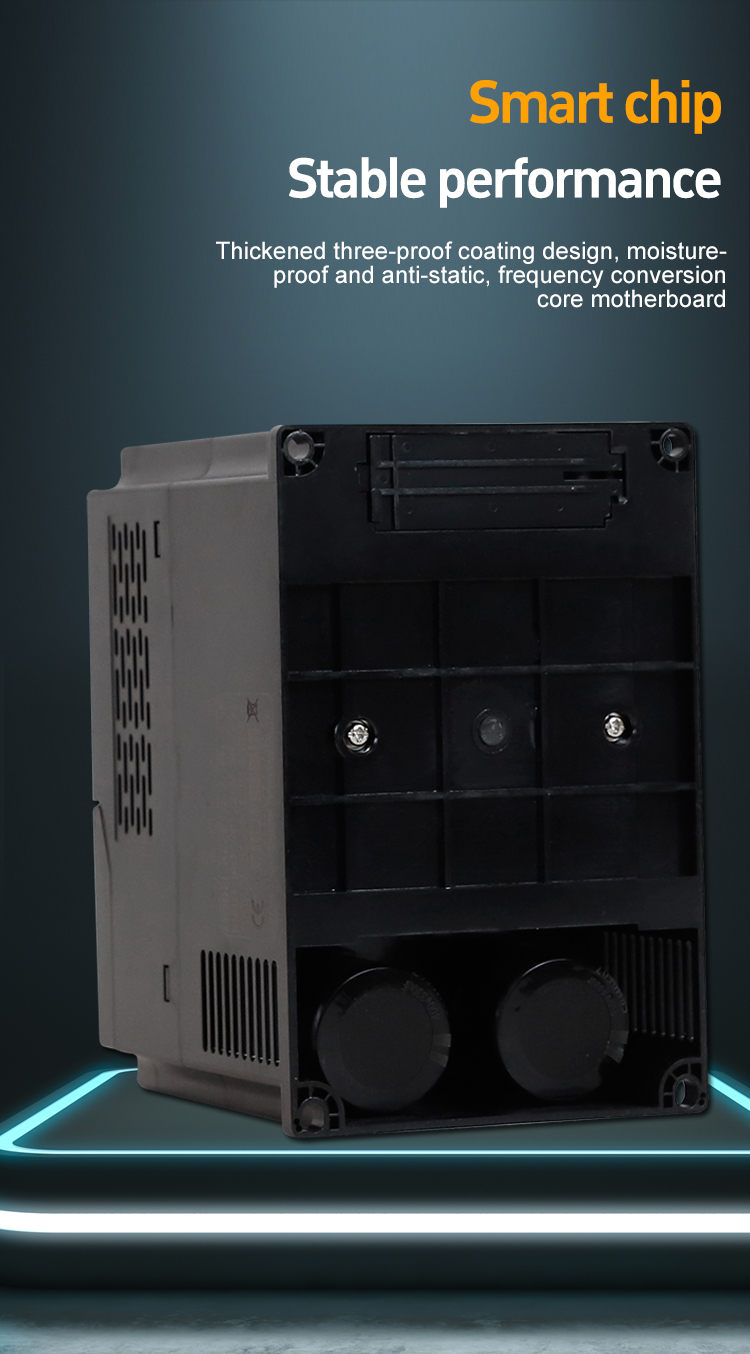

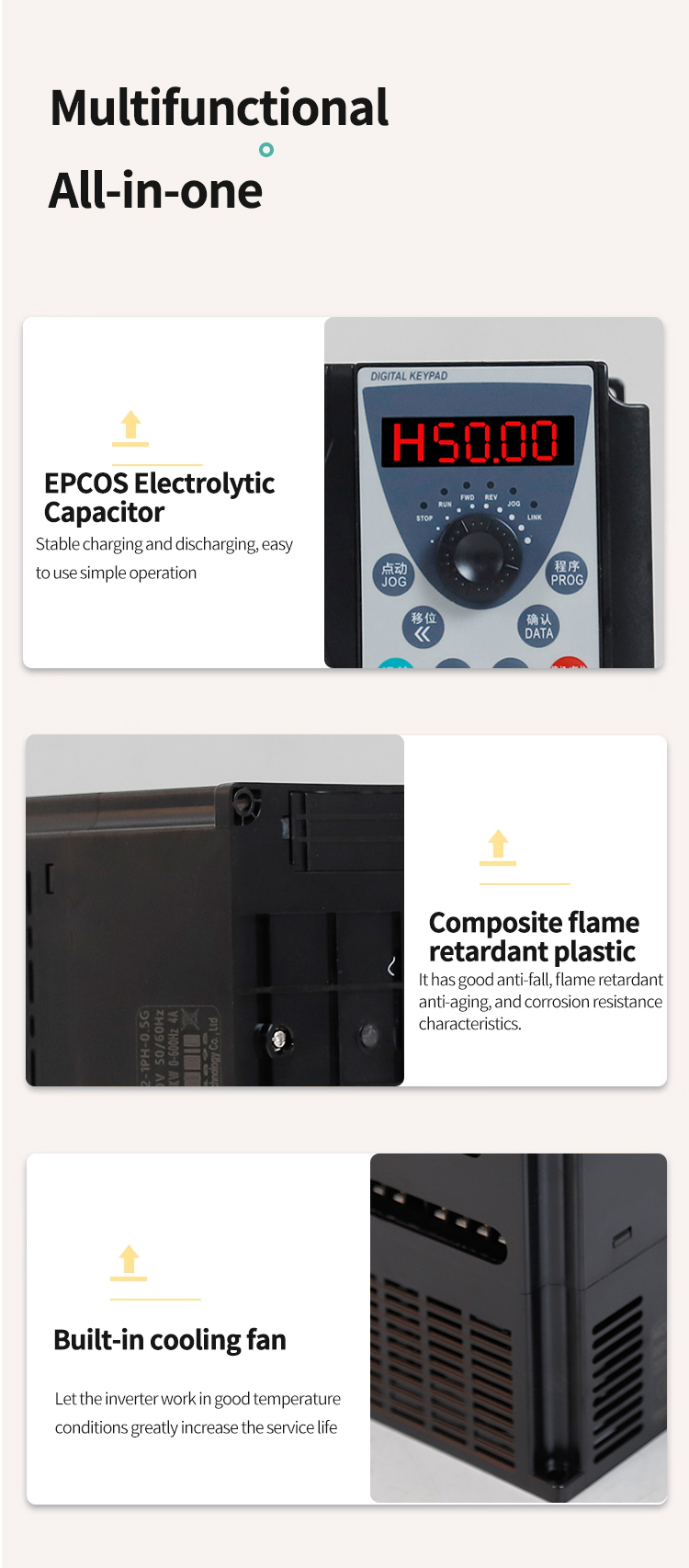

À la base, l'AE200N dispose d'une puce intelligente pour des performances stables, associées à une conception de revêtement épaissie à trois personnes qui protège contre l'humidité, la statique et l'usure environnementale, assurant la longévité dans des conditions difficiles. Le condensateur électrolytique EPCOS garantit une charge et une décharge stables, améliorant la fiabilité.
Construit avec du plastique ignifuge composite , l'onduleur présente d'excellentes propriétés anti-chute, ignifuge, anti-âge et résistantes à la corrosion, la protégeant contre les dommages physiques et chimiques. De plus, le ventilateur de refroidissement intégré maintient des températures de fonctionnement optimales, prolongeant considérablement la durée de vie de l'onduleur.
En résumé, l'onduleur vectoriel surchargé AE200N est une solution complète qui combine l'efficacité énergétique, le contrôle flexible et la conception robuste, ce qui en fait un atout indispensable pour les applications industrielles modernes.
