Classification structurelle du transformateur immergé du pétrole

Nombre Parcourir:0     auteur:Éditeur du site     publier Temps: 2021-10-24      origine:Propulsé

letransformateur immergé de pétrolePeut être divisé en transformateur de type mazout à noyau de fer et transformateur de type coquille de fer. Si l'enroulement est enveloppé autour du noyau de fer, il s'agit d'un transformateur immergé d'huile de type fer à noyau de fer. Par exemple, le noyau est enveloppé autour de l'enroulement et le transformateur immergé d'huile est un type de coque de fer. Les deux sont juste légèrement différents dans la structure et il n'y a pas de différence essentielle en principe. Le transformateur immergé à l'huile est principalement composé d'un noyau de fer, d'un bobinage, d'un réservoir d'huile, d'un oreiller à l'huile, d'un manchon isolant, d'un changeur de robinet et d'un relais de gaz. Ensuite, regardons la classification de la structure du transformateur.

Ceci est la liste de contenu:

l Le noyau du transformateur immergé de pétrole

l enroulement du transformateur immergé de pétrole

l Le réservoir d'huile du transformateur immergé d'huile

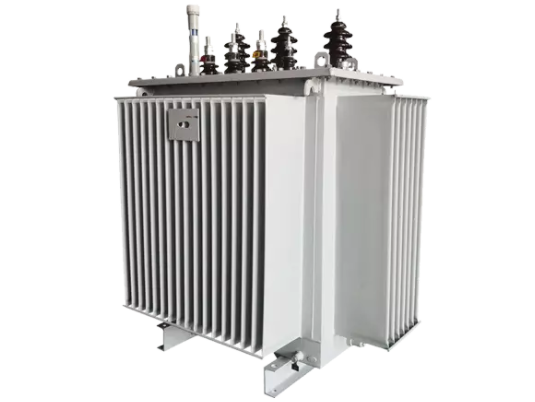

Transformateur de distribution de capacité de surcharge élevée

Le noyau du transformateur immergé de pétrole


Le noyau de fer est la partie de circuit magnétique du transformateur. letransformateur immergé de pétroleGénérera la perte de courant de la perte d'hystérésis et la perte de courant pendant le fonctionnement et générera de la chaleur. Pour réduire la perte de chaleur et le volume et le poids, le noyau de transformateur immergé de l'huile est constitué d'une tôle d'acier silicium orientée à froid avec une perméabilité élevée de moins de 0,35 mm. Selon l'agencement d'enroulement dans le noyau de fer transformateur, il existe un type de noyau de fer et un type de coque de fer.

Dans un transformateur de grande capacité immergé à l'huile, pour rendre la chaleur émise par la perte de noyau de transformateur immergé à l'huile peut être complètement éloignée de l'huile isolante pendant la circulation, pour obtenir un bon effet de refroidissement, il est souvent installé dans l'huile Noyau de transformateur immergé Il y a des passages d'huile de refroidissement.


Enroulement du transformateur immergé de pétrole


Le noyau enroulement et le noyau de fer sont les composants de base du transformateur. Étant donné que le transformateur immergé de pétrole est en train de résister à la résistance ou à la résistance au contact, il est connu de la loi de Joule à générer de la chaleur. Par conséquent, l'enroulement du transformateur immergé à l'huile ne peut pas passer un courant supérieur au courant nominal pendant une longue période. De plus, lorsqu'un courant de court-circuit est passé, une grande force électromagnétique sera générée sur l'enroulement du transformateur pour endommager le transformateur. L'enroulement du transformateur immergé de base de l'huile a deux types: concentrique et chevauchement.

Les défauts principaux de l'enroulement du transformateur immergé à l'huile sont courts-circuits entre les tours et le court-circuit à la coquille. Le court-circuit à tour de tour est principalement causé par le vieillissement de l'isolation ou en raison de la surcharge du transformateur immergé à l'huile et des dommages mécaniques à l'isolation pendant le court-circuit. Le niveau d'huile du transformateur tombe de sorte que lorsque les enroulements sont exposés au niveau d'huile, un court-circuit entre les virages peut également se produire. De plus, lorsque le transformateur passe à travers un court-circuit, l'enroulement du transformateur est déformé en raison de l'effet de la surintensité, ce qui provoque des dommages mécaniques à l'isolation et provoque également un court-circuit entre les tours. Lorsque le transformateur immergé d'huile tourne le court-circuit, le courant dans l'enroulement du court-circuit peut dépasser la valeur nominale, mais tout le courant d'enroulement du transformateur peut ne pas dépasser la valeur nominale. Dans ce cas, la protection du gaz transformateur immergé par le pétrole fonctionnera et le dispositif de protection différentielle fonctionnera également lorsque la situation est grave. Le court-circuit à la coque de transformateur immergé à l'huile est également causé par le vieillissement isolant du transformateur immergé à l'huile, l'humidité de l'huile, la chute de niveau d'huile, ou la foudre et la surtension opérationnelle. De plus, lorsque le transformateur traverse un court-circuit, l'enroulement du transformateur est déformé en raison d'un surintensité, ce qui provoquera également un court-circuit à la coque. Lorsque la coque du transformateur immergé à l'huile est courte, le dispositif de protection de gaz et la protection de la terre sont généralement activés.


Le réservoir d'huile du transformateur immergé d'huile


Le corps (noyau d'enroulement et de fer) de latransformateur immergé de pétroleest installé dans un réservoir d'huile rempli d'huile de transformateur et le réservoir de transformateur immergé d'huile est soudé de plaques d'acier. Le réservoir d'huile de transformateur moyen et petit immergé de pétrole est constitué d'une affaire et d'une couverture de cas. Le corps du transformateur immergé d'huile est placé dans le boîtier et le transformateur immergé d'huile peut être soulevé pour maintenir en ouvrant le couvercle du transformateur immergé à l'huile.

Zhejiang Shuntong Electric Co., Ltd. est une entreprise de fabrication professionnelle intégrant le développement, la production, la vente et le service. La société a été créée en 2009 et est située dans la ville de Liushi, \ «Chinoise Capitale», spécialisée dans la production de divers équipements de haute et basse tension. Les principaux produits sont des transformateurs de type sèche, des transformateurs immergés à l'huile, des transformateurs spéciaux, des sous-stations de type boîte, des boîtes de jonction câblées, des ensembles complets de tension élevés et basse tension, des équipements de régulation de la tension, etc. Ce qui précède est lié à la classification de la structure de transformateur immergé de pétrole. La société a une compréhension claire de la classification structurelle des transformateurs immergés au pétrole et les matériaux sélectionnés sont de bonne qualité. Si vous êtes intéressé par un transformateur immergé de pétrole, veuillez nous contacter, notre site Web est www.sntoom.com.
